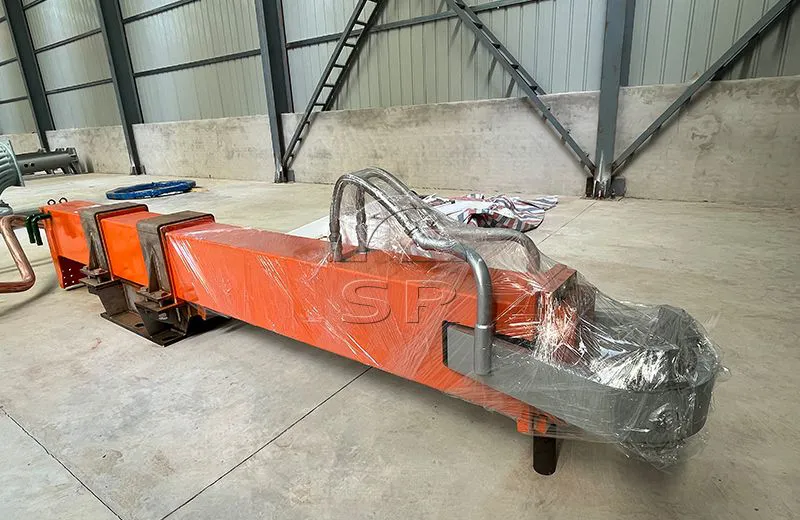

Introducción al brazo transversal conductor
El brazo conductor de un horno de arco eléctrico (EAF) se compone principalmente del soporte del brazo conductor del electrodo frontal, un anillo de sujeción enfriado por agua, el cuerpo del brazo y la placa de cobre conductora trasera.
Introducción al brazo cruzado conductor

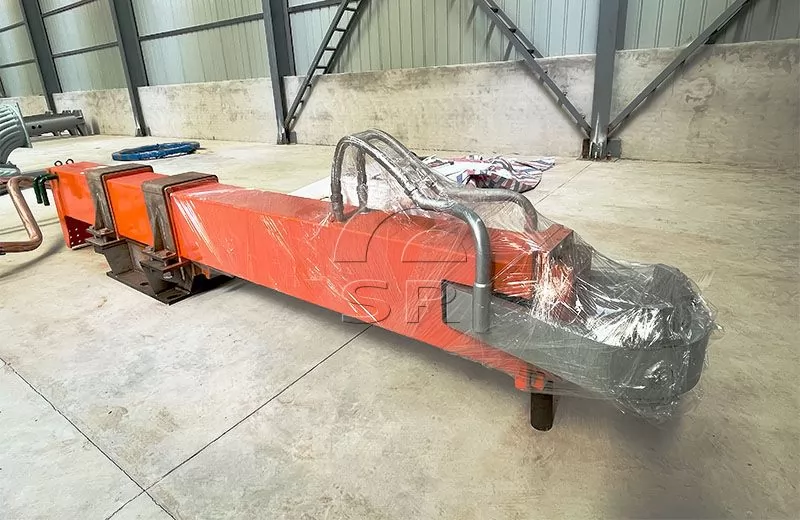

El cuerpo conductor del brazo transversal está construido a partir de placas revestidas de cobre y acero o placas revestidas de aluminio y acero, con una sección transversal rectangular. Se enfría internamente mediante circulación de agua, lo que elimina la necesidad de tubos de cobre conductores enfriados por agua. Este diseño de brazos conductores de electrodos sirve para agarrar y sostener el electrodo, al mismo tiempo que transmite energía eléctrica al electrodo con el fin de calentarlo y elevar la temperatura.
En los hornos de arco eléctrico y los hornos de arco sumergido, numerosos elementos aislantes están situados entre el soporte conductor del electrodo y el cuerpo conductor del brazo transversal, lo que simplifica significativamente la estructura del brazo transversal y representa un nuevo tipo de brazo de electrodo para arco eléctrico de potencia ultra alta. hornos.
El brazo conductor de un El horno de arco eléctrico (EAF) y el horno de arco sumergido (SAF) poseen principalmente las siguientes ventajas:
La utilización de una sección transversal hueca y una placa compuesta de cobre y acero de doble capa mitiga significativamente el efecto piel, reduce la impedancia y mejora la eficiencia electrotérmica;
La estructura tipo caja con una sección transversal hueca, junto con canales internos de refrigeración por agua, mejora significativamente la resistencia del brazo transversal, facilitando el ajuste del movimiento del electrodo sin inducir vibración, promoviendo así la estabilidad del arco;
El brazo transversal del electrodo es más liviano que el tipo de tubería de acero convencional y posee un momento de inercia más bajo, lo que facilita los ajustes frecuentes de elevación del electrodo.
Los requisitos para la viga transversal conductora son: peso ligero, alta rigidez, baja impedancia y larga durabilidad.
El travesaño conductor está apoyado por un extremo sobre el pilar y por el otro extremo sujeta un electrodo, y está dotado de una función de elevación.
El peso ligero del travesaño conductor implica, entre otras implicaciones, una correspondiente reducción de la potencia motriz necesaria para el ajuste vertical de la columna de electrodos.
Suministro conductivo para brazo cruzado
Los brazos de los electrodos del horno de arco sumergido del horno de arco eléctrico están fabricados con placas revestidas de cobre y acero y se enfrían mediante circulación de agua.

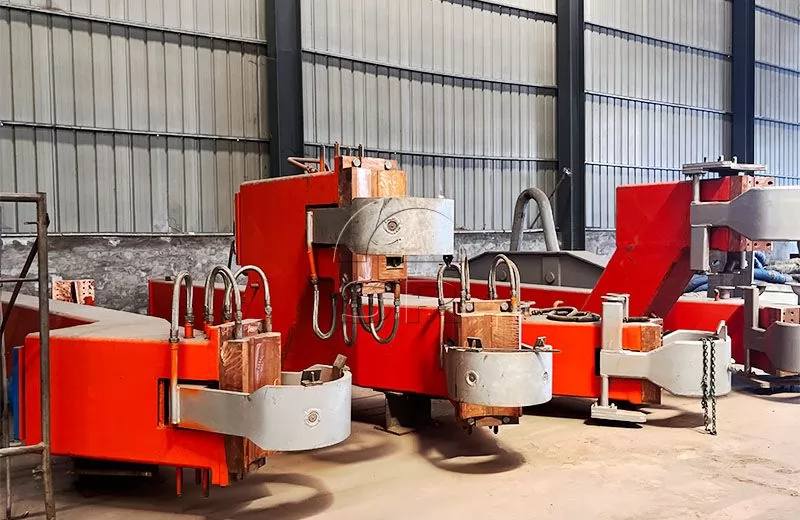

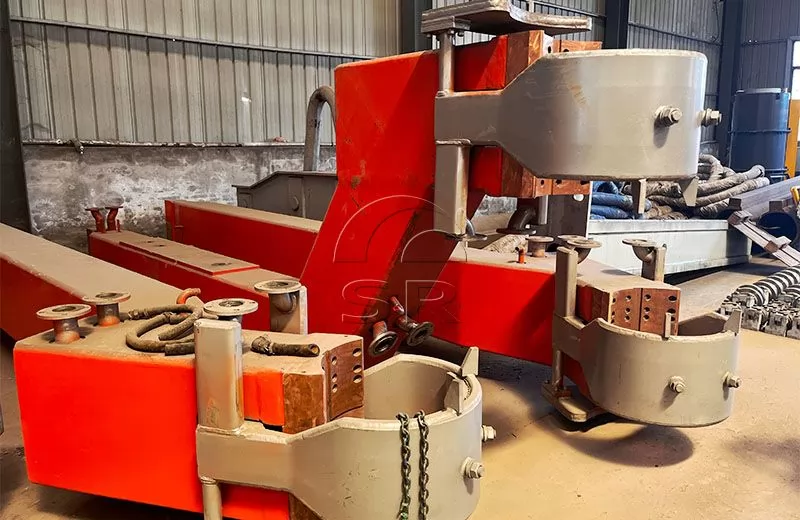

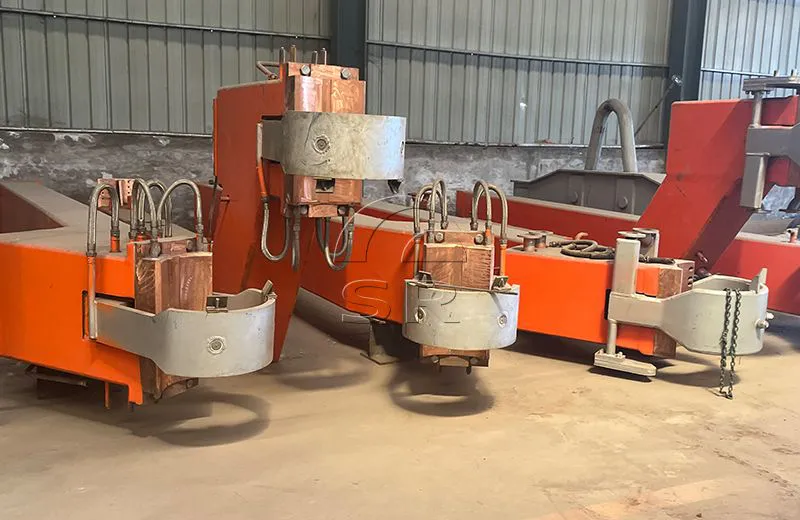

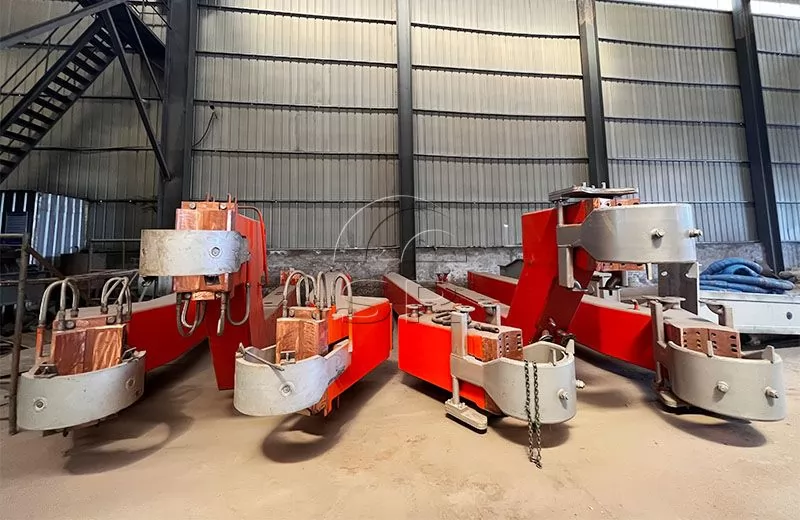

Los tres brazos conductores revestidos de cobre y acero tienen una estructura tipo caja y están sujetos a enfriamiento forzado con agua para garantizar una resistencia térmica y rigidez adecuadas.

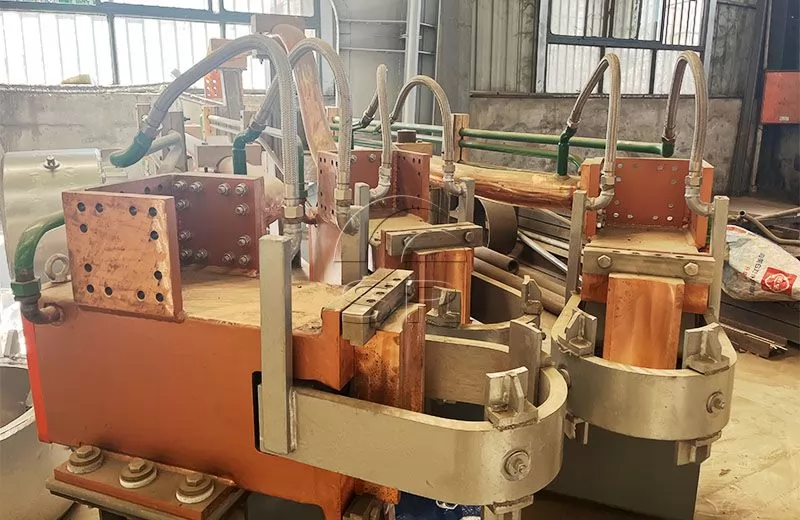

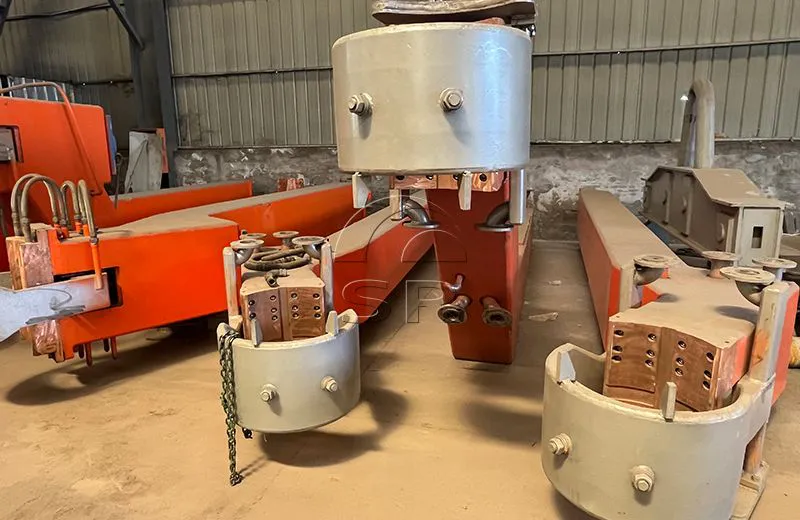

Los dispositivos de sujeción de electrodos están colocados dentro de los brazos y tienen una configuración montada en la parte trasera, lo que permite que las tres fases sean libremente intercambiables.
Los dispositivos de sujeción cuentan con acoplamiento de resorte de disco, liberación del cilindro hidráulico y reemplazo del anillo de sello mediante la extracción del pistón, sin afectar el estado de sujeción, proporcionando así un entorno de trabajo óptimo.
El brazo transversal conductor del horno de arco eléctrico (EAF) se caracteriza por su confiabilidad operativa y es muy conveniente para el mantenimiento y ajuste.
Se establece un aislamiento entre cada fase del brazo del electrodo y la columna, asegurando una protección eficaz del aislamiento entre fases.
El aislamiento sigue siendo fiable en condiciones de funcionamiento térmico.
La conexión entre la columna y el brazo del electrodo emplea un sistema de pernos preapretados, lo que permite realizar pequeños ajustes en la posición de montaje para asegurar el correcto posicionamiento de los electrodos trifásicos.
El segmento posterior del brazo transversal de fase media está elevado, lo que da como resultado que toda la red corta esté dispuesta en una configuración triangular espacial.
