Introducción a la cubierta del horno refrigerada por agua.
Generalmente, la cubierta del horno de arco eléctrico adopta la estructura de cubierta tubular del horno de tubo cerrado refrigerada por agua.
Introducción a la cubierta del horno refrigerada por agua
Generalmente, el techo EAF enfriado por agua adopta la estructura de cubierta tubular del horno de tubo cerrado enfriado por agua.

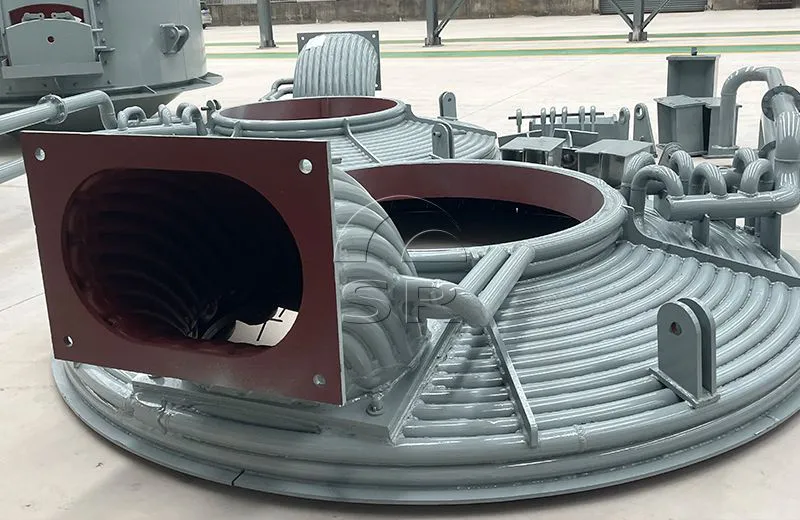

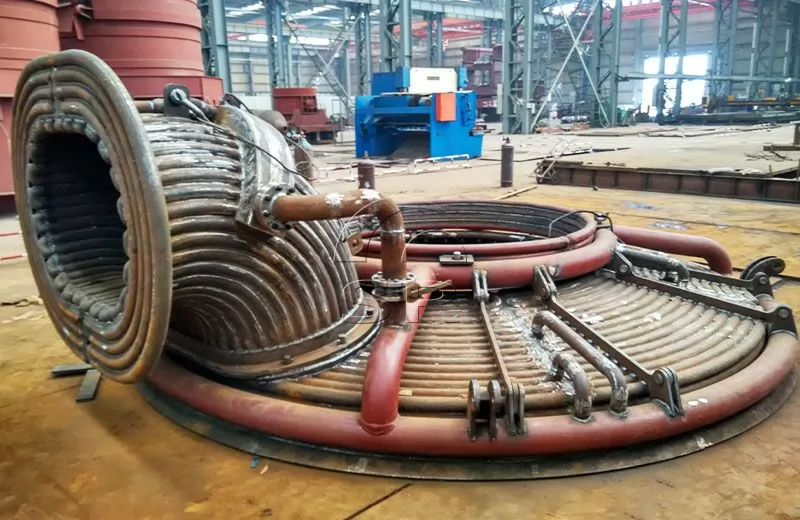

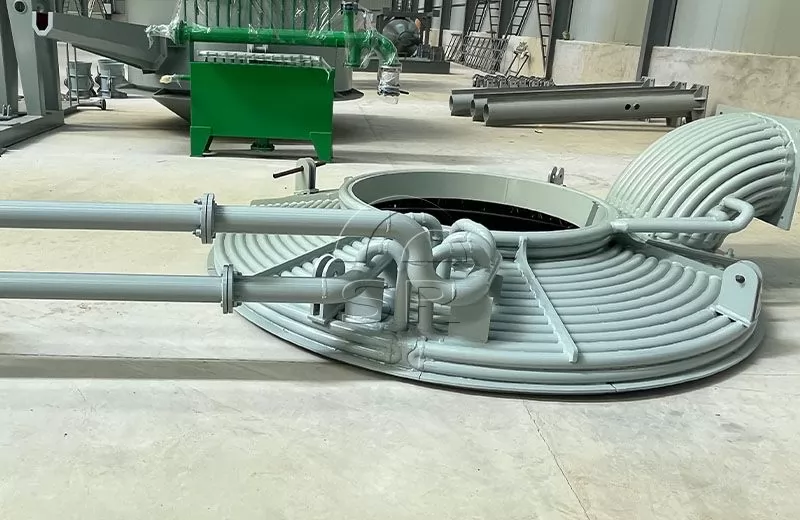

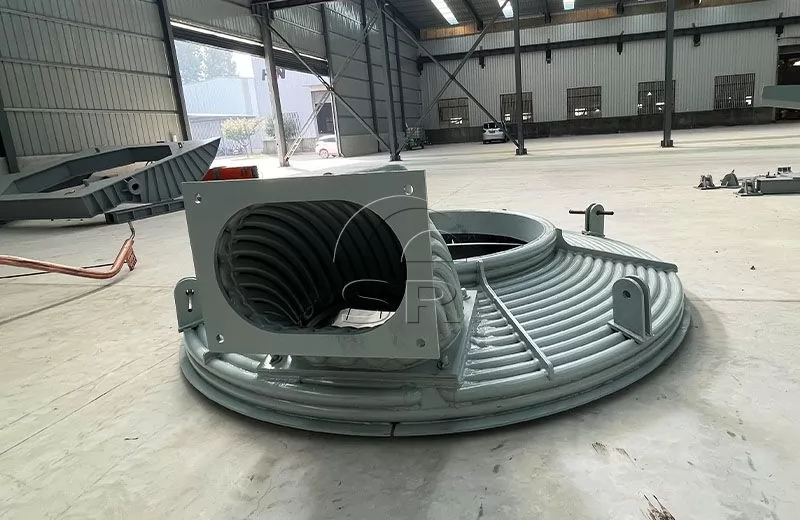

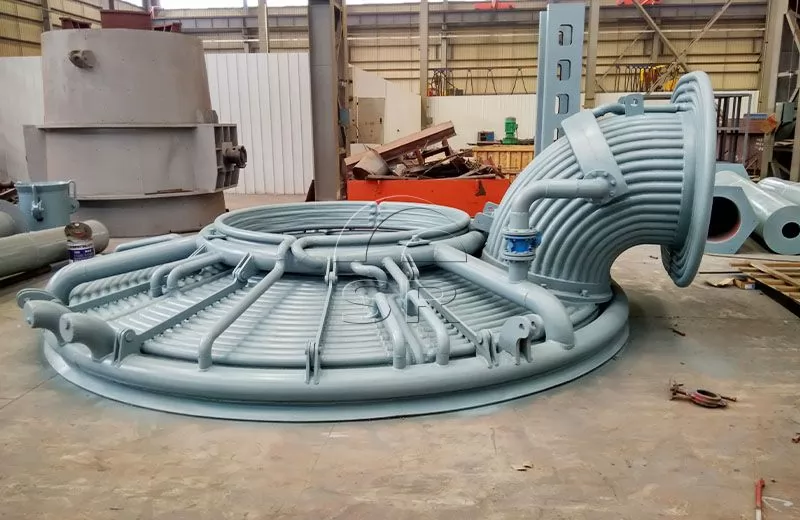

El cubierta del horno de arco eléctrico includes the furnace cover body and the receiving hopper device. El main structure frame is made into a circular shape with seamless steel pipes, which not only serves as the strength requirements of structural members, but also serves as the main inlet and return water pipelines. Each cooling water pipe is connected through the main inlet and return water pipelines.
El resto está compuesto por tubos densos un poco más pequeños. La placa refrigerada por agua es fácil de reemplazar y mantener, y su vida útil es >3000 calderas.
La tubería de material enfriada por agua del techo del horno de arco eléctrico (EAF) se adopta en la parte inferior de la tolva receptora. Se adoptan mangueras metálicas de acero inoxidable con bridas (con adaptador giratorio) para las tuberías principales de enfriamiento de entrada y salida de la cubierta del horno, y mangueras metálicas de acero inoxidable tipo manija para otras tuberías de enfriamiento de agua.
La parte central del horno de arco eléctrico (EAF) El techo es una pequeña cubierta central con tres orificios para electrodos, fabricada en refractario calcinable.
Descripción

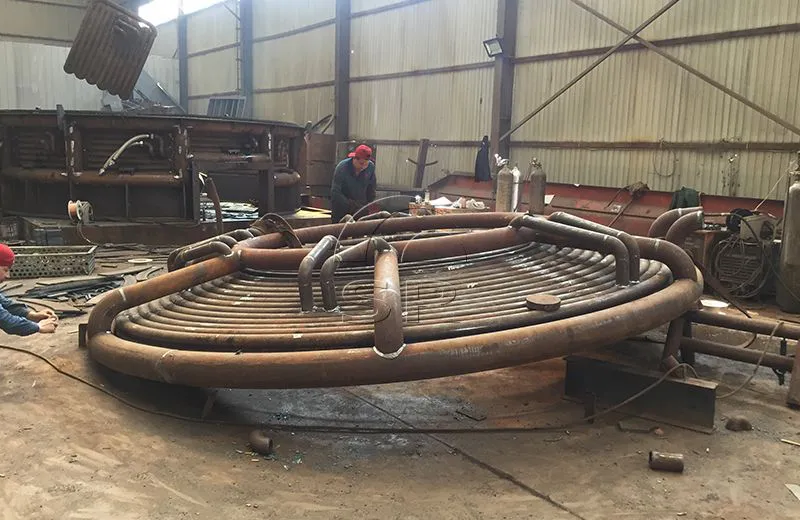

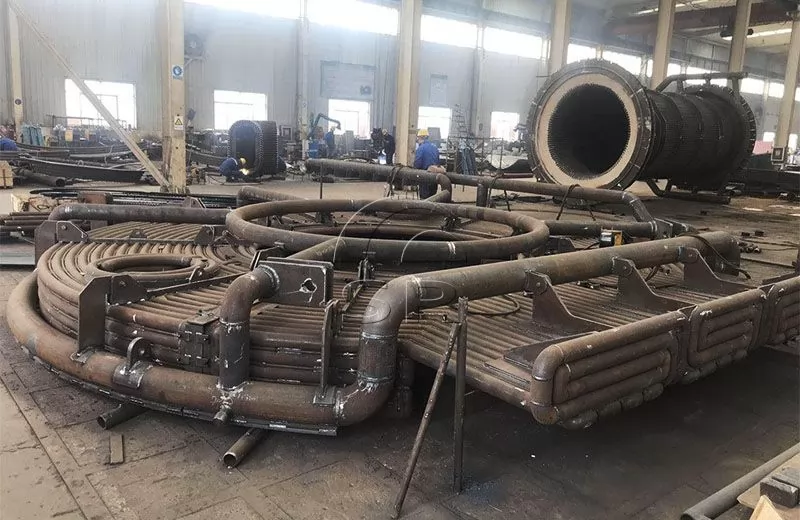

El techo del horno EAF enfriado por agua tipo nido tubular se refiere a que la superficie enfriada por agua de la pared interior de la cubierta del horno de arco eléctrico está compuesta por tubos de acero estrechamente dispuestos con agua de refrigeración en los tubos. La cubierta del horno tipo tubo enfriada por agua se divide en tipo integral y tipo combinado. Debido al gran tamaño de la estructura, la cubierta combinada del horno enfriado por agua se divide en 2 a 6 piezas para su fabricación teniendo en cuenta el transporte y la distribución de agua, y luego se combina en un todo.
Generalmente, es apropiado adoptar un tipo de ensamblaje dividido para la cubierta con un diámetro de 4,5 mo más. Debido a las numerosas aberturas y accesorios en la tapa, el techo del horno de cuchara enfriado por agua es en su mayoría de tipo integral.
Cuando el agua de refrigeración ingresa a la cubierta del horno enfriada por agua, la tubería principal de distribución de agua sale de la tubería principal de distribución de agua y se divide en varias ramas para ingresar a las placas de refrigeración por agua. La zona de enfriamiento y la resistencia de cada rama son diferentes.
La cubierta del horno de arco refrigerado por agua tiene las siguientes ventajas :
Aumente el volumen efectivo en el horno y aumente la producción;
Reducir los tiempos de carga;
Puede mejorar el nivel de potencia del horno;
Reducir el número de reparaciones de hornos y mejorar la productividad;
Se puede adoptar una operación de arco largo para mejorar el factor de potencia;
Reducir significativamente el consumo de refractarios;
Puede recuperar el calor residual del agua de refrigeración y ahorrar energía;
La temperatura de retorno del agua de refrigeración se puede utilizar como señal de control durante la producción.
