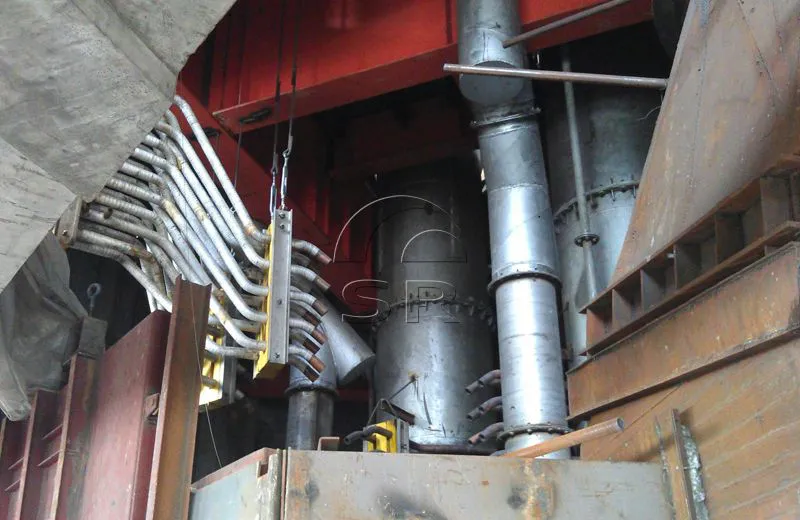

Breve introducción

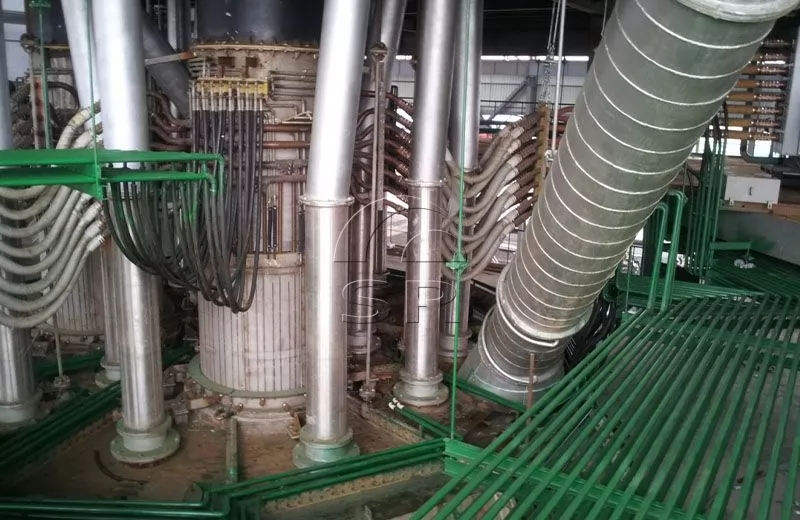

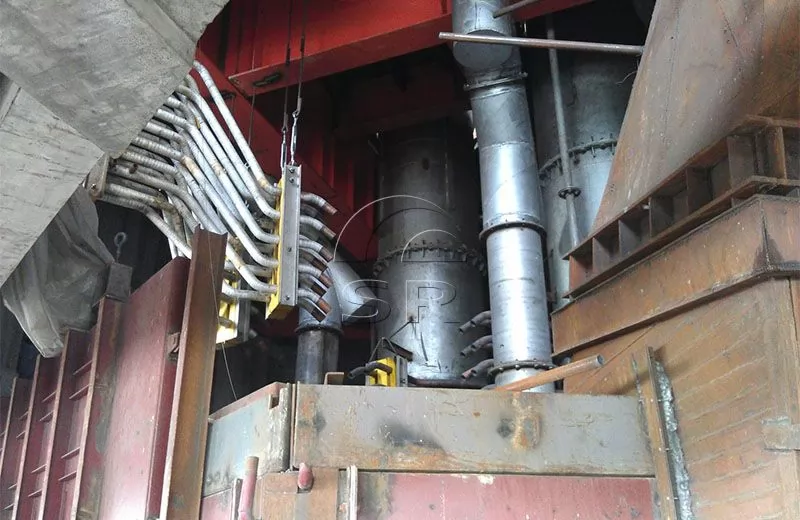

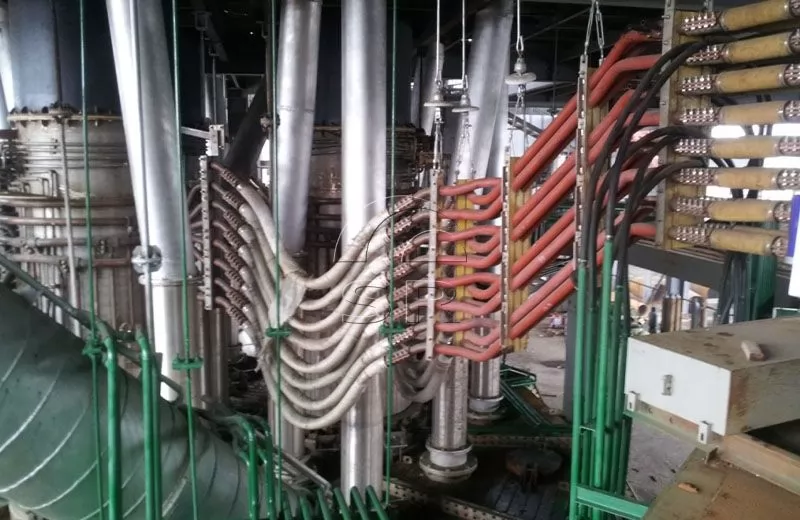

Red corta (sistemas bus), también conocida como línea de alta corriente, se refiere al término general del fluido portador desde el terminal de salida secundario del transformador hasta el electrodo (incluido el electrodo).
La fuerte corriente que fluye a través del conductor de la red corta ciertamente formará un fuerte campo magnético alrededor del conductor de la red corta (barra colectora de cobre) y generará una gran pérdida de potencia en el conductor de la red corta y los componentes de acero alrededor del conductor. , provocando la generación de calor.

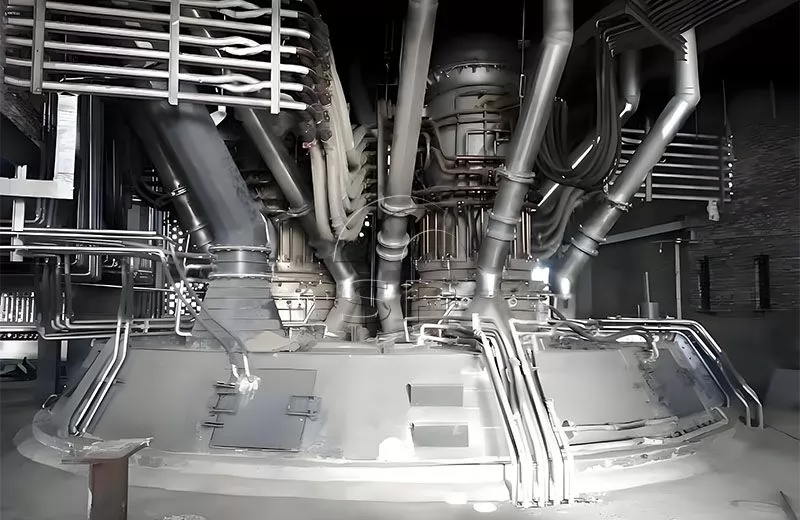

Breve introducción a la red corta del horno de arco sumergido
El horno eléctrico es un equipo de proceso importante en la industria siderúrgica. Durante la fundición, es necesario transmitir decenas de miles de amperios o incluso cientos de miles de amperios de corriente fuerte al horno. Una corriente tan grande se transmite por la red corta.
Red corta (sistema bus), también conocida como línea de alta corriente, se refiere al término general del fluido portador desde el terminal de salida secundario del transformador hasta el electrodo (incluido el electrodo).
Composición de la red corta
Los componentes de la red corta se dividen en las siguientes partes:
Compensador: conecte el extremo de bajo voltaje del transformador del horno con la parte fija de la red corta
Barra colectora: la parte fija más larga de la red corta, que puede ser una barra de cobre rectangular o un tubo de cobre refrigerado por agua.
Base de conexión fija: Se utiliza para conectar cables flexibles refrigerados por agua desde la barra colectora a la red corta y transmitir corriente.

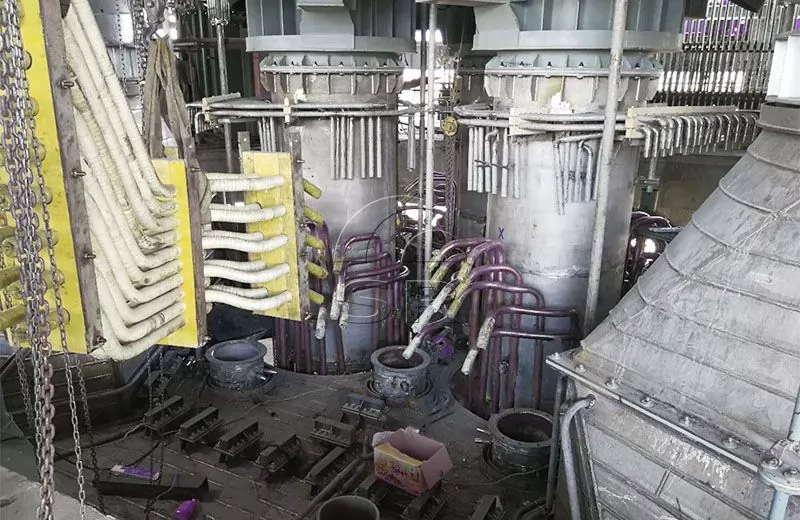

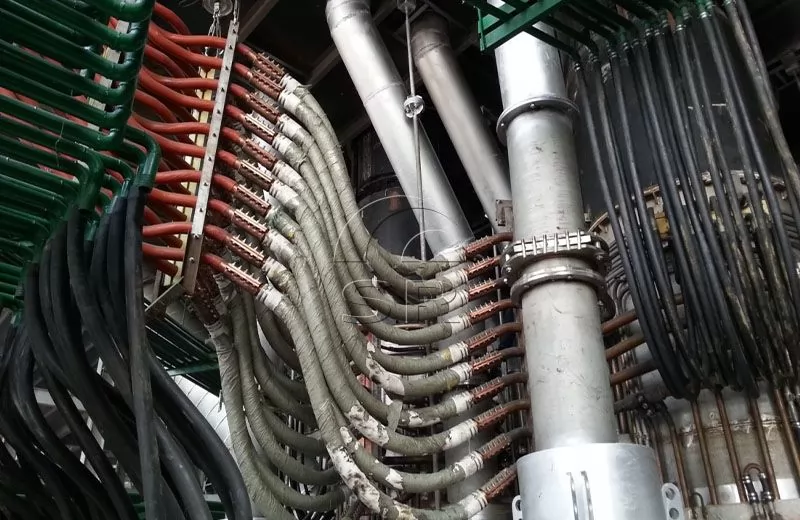

Cable flexible refrigerado por agua: se utiliza para transferir la corriente desde la base de conexión fija a la base de conexión móvil que se mueve con el portaelectrodos.
Base de conexión móvil: Se utiliza para conectar el cable flexible refrigerado por agua y el soporte del electrodo.
Conductor y estructura de cables del portaelectrodos.
Pinza portaelectrodos: Se utiliza para transferir corriente desde el conductor del portaelectrodos al electrodo y evitar que el electrodo se caiga.
Electrodo.
Características de la red corta
La red corta del horno eléctrico tiene las siguientes características:
Gran corriente
La fuerte corriente que fluye a través del conductor de la red corta (tubos bus de cobre) ciertamente formará un fuerte campo magnético alrededor del conductor de la red corta y generará una gran pérdida de potencia en el conductor de la red corta y en los componentes de acero alrededor del conductor. conductor, provocando generación de calor.
Longitud corta
La longitud de toda la red corta (barras colectoras de cobre) no deberá exceder los 20 m para hornos grandes. Debido a la gran pérdida de la red corta, su longitud, especialmente la longitud del cable flexible refrigerado por agua, se debe acortar tanto como sea posible durante el diseño, para minimizar la pérdida de la red corta.
Estructura compleja
Los diferentes conductores en una red corta (tubo bus refrigerado por agua) tienen diferentes estructuras, formas, número de conductores paralelos y modos de disposición. Por lo tanto, durante el diseño del sistema de bus, se debe tener en cuenta la influencia del efecto superficial y el efecto de proximidad, y la sección del conductor se debe seleccionar de acuerdo con la densidad de corriente especificada. Mientras tanto, se prestará atención a la configuración razonable y la transposición óptima de los conductores, para minimizar la inductancia efectiva, equilibrar la corriente de cada conductor y hacer que los parámetros de fase sean lo más cercanos posible.
Mal ambiente de trabajo
El conductor de bus de alta corriente refrigerado por agua funciona en entornos hostiles con altas temperaturas y mucho polvo conductor.
Ventajas técnicas
La práctica ha demostrado que los parámetros eléctricos de la red corta juegan un papel decisivo en el funcionamiento normal del horno.
La tasa de producción del horno, la vida útil del revestimiento del horno, la pérdida de potencia y el factor de potencia dependen en gran medida de la selección de los parámetros eléctricos de la red corta.
Un diseño razonable de bus de alta corriente enfriado por agua debe garantizar una combustión estable del arco en el horno, con una pérdida eléctrica mínima, un factor de potencia alto y un equilibrio de potencia trifásico. La resistencia y la reactancia de las barras de cobre deben ser valores mínimos razonables. La impedancia trifásica deberá estar equilibrada. Se minimizará el uso de materiales de estructura de red corta, especialmente se minimizará el consumo de metales no ferrosos, el mantenimiento será simple y la operación confiable.
Productos relacionados
Gama de equipos y maquinaria metalúrgica personalizada: horno de arco eléctrico, horno de arco sumergido, horno de refinación LF, horno de vacío , horno de inducción, sistema de eliminación de polvo, equipo de tratamiento de agua, etc. Al brindar los servicios de integración de equipos más avanzados, los equipos metalúrgicos se pueden personalizar según las diferentes necesidades de los clientes y la capacidad de producción se puede ajustar según los requisitos del cliente.
El compensador enfriado por agua del horno de arco sumergido es un dispositivo de tubería compuesto por tubos interiores y exteriores, tubos de agua, indicadores de alargamiento y soportes fijos.

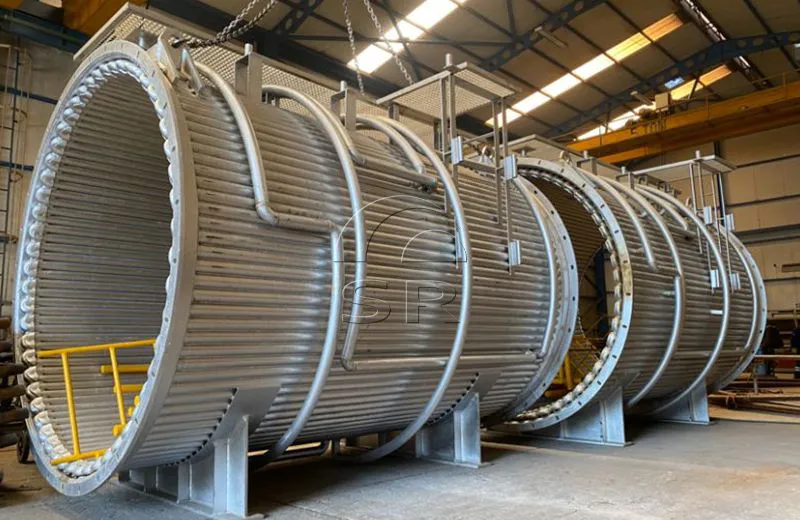

Cubierta de horno refrigerada por agua
La cubierta del horno de arco refrigerada por agua adopta la cubierta del horno de refrigeración por agua con estructura tubular y la cubierta por agua. La cubierta enfriada está diseñada en dos mitades para facilitar el reemplazo y el transporte.
Dispositivo de elevación de electrodos
El mecanismo de elevación de electrodos del horno de arco eléctrico se compone de Dispositivo de columna de electrodo y brazo transversal conductor.
Techo refrigerado por agua EAF
Generalmente, la cubierta del horno eléctrico El horno de arco adopta la estructura de cubierta tubular del horno de tubo cerrado refrigerado por agua.
Hay muchos enlaces de aislamiento entre el portaelectrodos EAF y el cuerpo del brazo transversal conductor, lo que simplifica enormemente la conexión transversal conductora. estructura del brazo y es un nuevo tipo de brazo de electrodo en el horno de arco de potencia ultra alta.
Anillo de presión de horno de arco sumergido
El anillo de presión del horno de arco sumergido se utiliza para monitorear el cambio de presión del aire en el horno en tiempo real, y ajuste la presión del aire de forma automática o manual de acuerdo con los parámetros preestablecidos para garantizar la estabilidad de la presión del aire en el horno
El brazo conductor de un horno de arco eléctrico (EAF) está compuesto principalmente por el soporte del brazo conductor del electrodo frontal, un horno refrigerado por agua anillo de sujeción, el cuerpo del brazo y la placa de cobre conductora trasera.

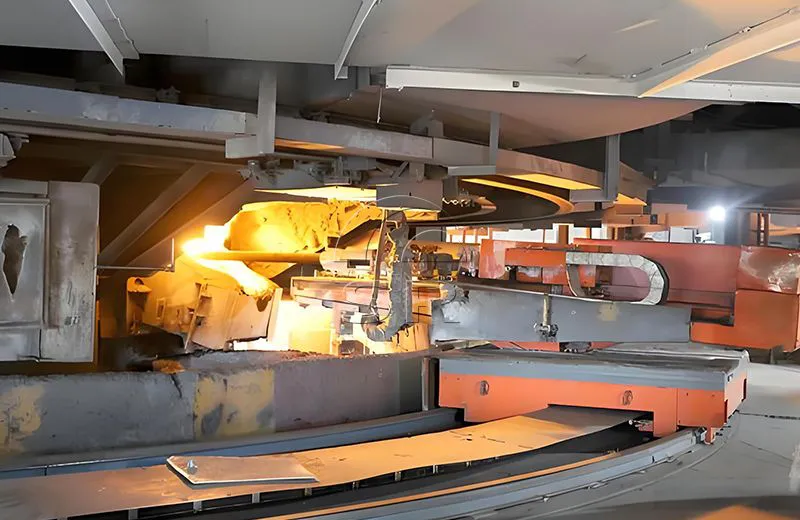

Máquina taponadora de orificio abierto con horno de arco sumergido
La máquina taponadora de orificios abiertos de horno de arco sumergido se refiere al equipo especial utilizado para abrir y bloquee la salida de hierro mediante un horno eléctrico de reducción de arco sumergido para fundir aleaciones de hierro.
Nuestros proyectos completados
Los servicios de integración de equipos de hornos metalúrgicos de Sanrui son hornos de arco sumergido y hornos de arco eléctrico. Los hornos metalúrgicos de Sanrui se fabrican utilizando tecnología de vanguardia para garantizar un proceso de fusión eficiente y de alta calidad. Estos hornos son capaces de fundir una variedad de materiales, incluidos acero, hierro y aleaciones, ferroaleaciones (como ferrotungsteno, ferromanganeso con alto contenido de carbono, ferrosilicio con alto contenido de carbono, ferrocromo con alto contenido de carbono, aleaciones de ferroníquel) y silicio industrial, carburo de calcio, corindón y fósforo amarillo. , etc. con un control preciso de la temperatura y un mínimo consumo energético. Al utilizar los equipos de hornos metalúrgicos de Sanrui, las empresas metalúrgicas pueden aumentar la productividad y reducir los costos de producción, lo que en última instancia aumenta la rentabilidad.
Solicite una solución personalizada
Sanrui tiene una amplia experiencia en el diseño, fabricación, instalación y puesta en marcha de equipos de proceso de hornos de fabricación de acero. Envíenos su consulta sobre los detalles del proyecto y nuestro equipo de ingenieros diseñará una solución de sistema de equipo de horno metalúrgico de la A a la Z según sus necesidades.
