Introducción al horno de arco eléctrico de 5 toneladas
El pequeño horno de arco eléctrico de 5 toneladas a la venta se utiliza para la fabricación de acero, que es un equipo especial que utiliza arco eléctrico como fuente de calor y chatarra de acero (hierro) como materia prima para producir acero ordinario, acero al carbono de alta calidad, acero aleado y no corrosivo acero.
The 5 ton electric arc furnace for steel-making is a special purpose equipment that makes ordinary steel, quality carbon steel, alloy steel and no corrosivo steel with electric arc as heat source and scrap steel (iron) as raw material.
Introducción al horno de arco eléctrico de 5 toneladas
El mini horno de arco eléctrico de 5 toneladas a la venta para la fabricación de acero es un equipo de propósito especial que fabrica acero ordinario, acero al carbono de calidad, acero aleado y acero no corrosivo con arco eléctrico como fuente de calor y chatarra de acero (hierro) como materia prima.
El arco eléctrico es un fenómeno físico que se creará cuando una corriente transite por un gas y puede producir una temperatura alta superior a los 4.000 ℃; Aproximadamente el 90% de la cantidad de calor en el hogar proviene del arco eléctrico y otras fuentes de cantidad de calor incluyen la reacción exotérmica del material, la reacción exotérmica de la quema de electrodos, etc.

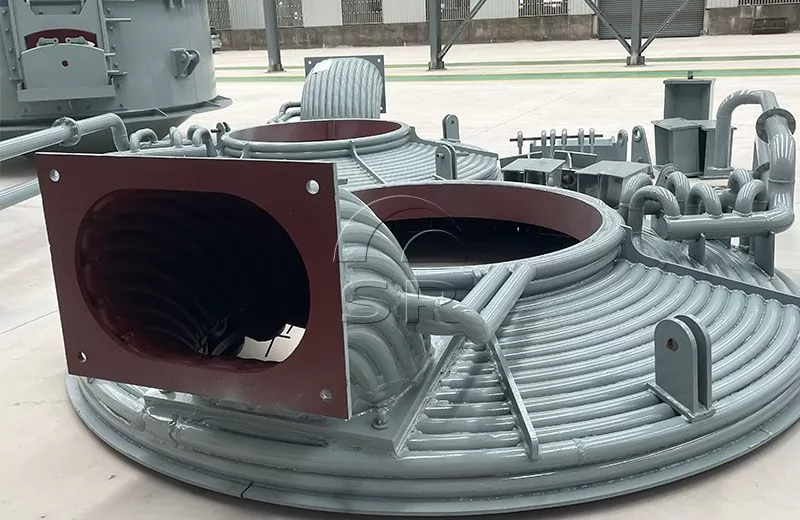

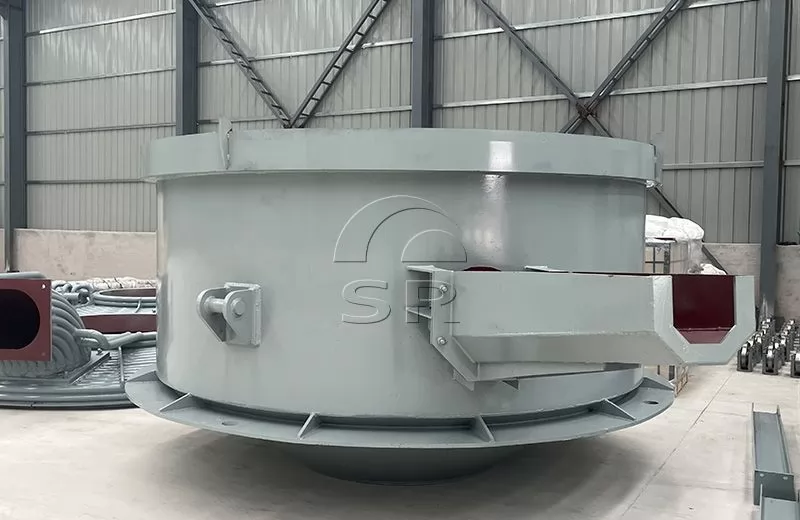

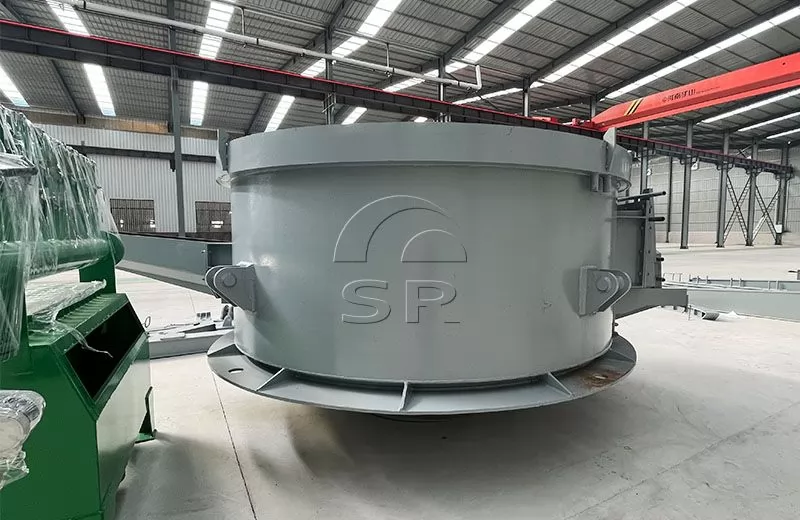

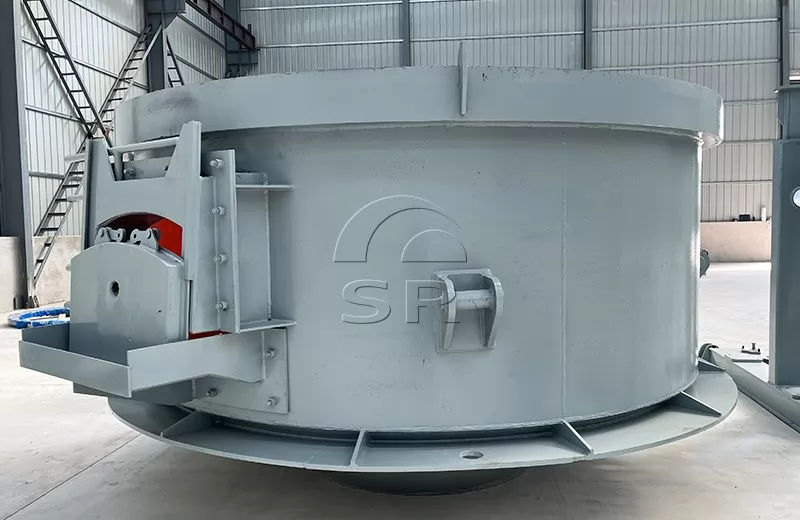

El horno de arco eléctrico de fundición consta de tres partes (cuerpo inferior del horno, cuerpo superior del horno y techo del horno), que pueden inclinarse hidráulicamente. El contenedor inferior, el contenedor superior y el interior de la tapa están revestidos con materiales refractarios. El exterior y la parte superior del contenedor suelen estar compuestos por estructuras de acero refrigeradas por agua.
Aplicación principal del horno de arco eléctrico de 5 toneladas
Acostumbrado a fabricar acero ordinario.
acero no corrosivo
varios aceros aleados
Características del equipo de horno de arco eléctrico de 5 toneladas
1. Tipo de horno: girar y abrir la tapa del horno y cargar desde arriba;
2. El mini horno de arco eléctrico de 5 toneladas a la venta adopta una estructura de línea de flujo de corriente pesada de tipo ahorro de energía con cable refrigerado por agua de sección grande, tubo de cobre refrigerado por agua, compensador refrigerado por agua y diseño de triángulo equilátero tridimensional;
3. Adopción de un regulador automático tipo motor de momento para el posicionamiento de electrodos, capaz de funcionar tanto de forma manual como automática;
4. Adoptar transmisión hidráulica tanto para la inclinación del cuerpo del horno como para el levantamiento de la cubierta del horno; válvulas hidráulicas tipo bloque integrado;
5. Adoptar un agarre de electrodo de cobre rojo y una estructura de agarre tipo banda de sujeción, lo que resulta en una larga vida útil;
6. Adoptar un controlador lógico programable (PLC) para el control eléctrico;
7. El transformador del horno de arco eléctrico de fundición tiene un voltaje primario de 35 kV, un voltaje secundario de 220-110 V, regulación de voltaje electromotriz sin carga, bobina superior y diseño de ahorro de energía.
8. Adoptar un control de la presión y la temperatura del agua para el sistema de agua de refrigeración. El usuario deberá instalar un tanque de agua elevado para evitar accidentes por cortes de energía;
9. Adoptar el modo neumático tanto para la apertura/cierre de la puerta del horno como para el agarre del electrodo.
Composición del equipo del horno de arco eléctrico

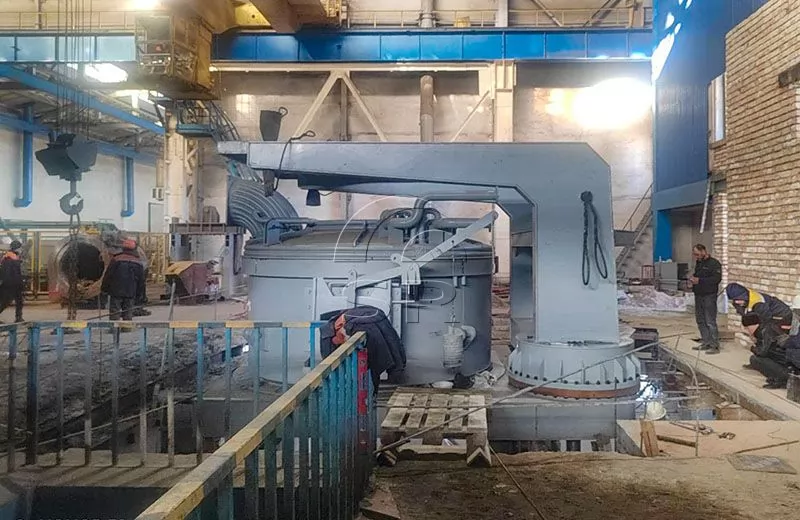

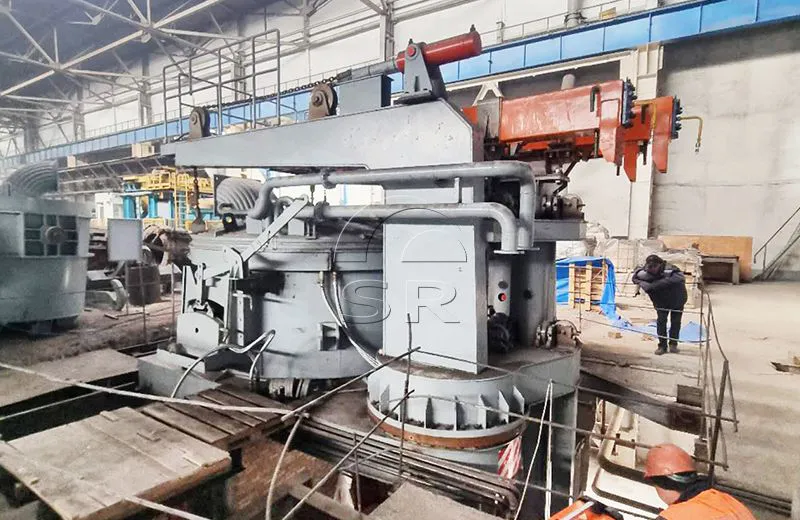

El equipo del horno de arco eléctrico de 5 toneladas incluye el cuerpo del horno, la plataforma inclinable, el vehículo de transporte de acero fundido, la cubierta del horno enfriado por agua y el dispositivo de recolección de humo, el mecanismo de elevación giratorio de la cubierta del horno, el brazo transversal conductor compuesto de cobre y acero y el dispositivo de elevación de electrodos, red corta secundaria , sistema hidráulico, sistema de refrigeración por agua, sistema de soplado de argón, transformador de horno cuchara, sistema de alto voltaje, control eléctrico de bajo voltaje y sistema de control automático PLC.
Ventajas técnicas de Sanrui EAF
Bajo consumo de energía y reducción de costos
El sistema de alta corriente del mini horno de arco eléctrico a la venta utiliza cobre puro como medio conductor y la resistencia total del circuito es pequeña. Teniendo plenamente en cuenta el efecto superficial cuando la corriente pasa a través de los conductores, el brazo transversal adopta una estructura de placa compuesta de cobre y acero en forma de caja, que puede reducir eficazmente la resistencia y la generación de calor. El diseño razonable del sistema de alta corriente hace que varias impedancias de corriente sean más pequeñas.
La operación del equipo EAF es más estable y la fundición es más segura
Todo el accionamiento hidráulico está equipado con un acumulador que estabiliza la presión del sistema hidráulico y hace que el equipo funcione de manera más estable. Al mismo tiempo, en emergencias como cortes de energía, el equipo puede continuar realizando operaciones inacabadas, lo que mejora la seguridad de la fundición.
Consumo de electrodos reducido
El sistema antirotura de electrodos puede reducir eficazmente la posibilidad de rotura de electrodos durante el proceso de fundición. En particular, evitar la rotura de los electrodos durante el proceso de fusión de la chatarra equivale a ahorrar un horno entero de acero fundido y reducir las pérdidas económicas.
El equipo es simple de operar y fácil de usar
El control de automatización eléctrica adopta una interfaz hombre-máquina, que simula la forma del cuerpo real del horno y es fácil de operar. El procesamiento por lotes, la carga, la fundición y el roscado se pueden operar en la computadora.
Alta eficiencia de inicio del arco
Utilizando un nuevo tipo de sistema de ajuste de electrodos, el control de elevación de electrodos del horno de arco eléctrico de fundición rompe la tecnología anterior de control de retorno de señal única y adopta tecnología de recopilación de señales múltiples y comparación de señales PLC para aumentar la velocidad de inicio del arco del electrodo y evitar efectos a largo plazo en el horno de arco eléctrico durante el proceso de inicio del arco. Sistema de red eléctrica de nivel superior.
Diversificación de los sistemas de eliminación de polvo.
Los sistemas de eliminación de polvo con los que estamos equipados son diversificados y pueden equiparse con diferentes tipos de equipos de eliminación de polvo de acuerdo con los requisitos de protección ambiental de los diferentes países.
Parámetros técnicos del horno de arco eléctrico de 5 toneladas
| SN | Artículo | Parámetro |
| 1 | Capacidad nominal del transformador | 3200kVA |
| voltaje primario | 10kV | |
| voltaje secundario | 220V～110V 4 turnos | |
| Modo de regulación de voltaje | Sin regulación de voltaje de excitación | |
| 2 | Diámetro interior del casco del horno | ø3200mm |
| 3 | Diámetro del electrodo | ø300 mm |
| Diámetro del círculo de distribución del electrodo. | ø900mm | |
| 4 | Capacidad del horno | (sobrecarga permitida del 20%) |
| 5 | Carrera de elevación/caída del electrodo | 1800 mm |
| 6 | Velocidad de elevación/caída del electrodo | 4/3 m/min (arriba/abajo) |
| 7 | Ángulo máximo de inmersión al verter | 45° |
| 8 | Ángulo máximo de inmersión al extraer escoria | 15° |
| 9 | Ángulo de giro y apertura de la tapa del horno. | 85° |
| 10 | Altura de elevación de las tapas del horno | 300 mm |
| 11 | Consumo de agua de refrigeración | 30t/h |
| 12 | Cantidad media de vertido | (Máximo 12t) |
Alcance del suministro de 5 hornos de arco eléctrico
Sanrui es uno de los pequeños fabricantes de hornos de arco eléctrico famosos en China. Sanrui ofrece un servicio personalizado de fabricación OEM de EAF de la siguiente manera:
1. Cuerpo del horno: (que contiene dispositivo de posicionamiento de electrodos, carcasa del horno, mecanismo de inclinación y soporte curvo, etc.) 1 juego
2. Transformador del horno (incluido el enfriador de agua y aceite) 1 juego
3. Control de aparatos eléctricos de alto voltaje 1 lado
4. Control de aparatos eléctricos de bajo voltaje 2 juegos más 1 gabinete
5. Regulador para posicionamiento automático de electrodos (control PLC) 1 juego
6. Sistema hidráulico 1 juego
7. Línea de flujo de corriente intensa (incluido compensador, barra de cobre, inductor mutuo y cable refrigerado por agua, etc.) 1 juego
8.Dispositivo de refrigeración por agua 1 juego
9. Dispositivo neumático 1 juego
10. Transformador de horno de horno de arco eléctrico:Se selecciona el transformador de corriente alterna trifásico especial (modelo HSSPK-3200/35) para uso en horno de arco eléctrico, con una potencia nominal de 3600kVA. El transformador adopta una regulación de voltaje sin excitación electromotriz primaria, refrigeración forzada por agua y aceite, voltaje primario de 11 kV y voltaje secundario de 220, 220, 210, 139 y 110 V; el transformador puede sobrecargarse en un 20%.
Proceso de fabricación de acero en horno de arco eléctrico
01
El proceso básico de la fabricación de acero en hornos de arco eléctrico de fundición incluye la eliminación de escoria, la carga de metal, el suministro de energía, la fusión, la oxidación, la reducción, el refinado y el roscado. Dependiendo de las características del tipo de acero que se esté fundiendo, existen diferentes métodos de funcionamiento. El proceso de fundición consta principalmente de tres fases: fusión, oxidación y reducción.
02
El proceso básico de la fabricación de acero en horno de arco eléctrico incluye la eliminación de escoria, la carga de metal, el suministro de energía, la fusión, la oxidación, la reducción, el refinado y el roscado. Dependiendo de las características del tipo de acero que se esté fundiendo, existen diferentes métodos de funcionamiento. El proceso de fundición consta principalmente de tres fases: fusión, oxidación y reducción.
03
Durante el período de oxidación, medidas como la desfosforización temprana, el uso intensivo de oxígeno, la pulverización de polvo para crear escoria de espuma y el rápido aumento de temperatura pueden reducir la cantidad de descarburación oxidativa del 0,3% en los procesos tradicionales al 0,1% al 0,15%, acortando así la oxidación. período en un 50%. arriba.
04
En el período de reducción, la desoxidación por difusión en el proceso tradicional se reemplaza principalmente por la desoxidación por precipitación y se complementa la desoxidación por difusión. Es necesario producir escoria blanca o escoria de carburo. La fundición de cada horno tarda de 3 a 4 horas y el consumo de energía alcanza entre 600 y 700 kWh/t. No sólo se puede lograr el efecto de refinado esperado, sino que también se garantiza la calidad del acero y el tiempo de reducción se puede acortar en más del 60%.
05
Si bien mejoró la calidad del acero fundido, la mejora del proceso también aumentó la productividad en aproximadamente un 20 %, redujo el consumo de energía entre un 10 % y un 15 % y redujo el consumo de electrodos en aproximadamente un 8 %, logrando beneficios económicos considerables.
Optimización de la tecnología del horno de arco eléctrico Sanrui
Después de optimizar la tecnología de hornos de arco eléctrico de fundición, Sanrui es uno de los pequeños fabricantes de hornos de arco eléctricos famosos en China. Sanrui ha logrado el mejor equilibrio entre materias primas, precalentamiento de chatarra, conservación de energía y protección ambiental, control del proceso de fundición, control de automatización, ciclo de fundición y capacidad de producción. El horno de arco eléctrico introduce energía eléctrica en el horno de fabricación de acero de arco eléctrico a través de electrodos de grafito y utiliza el arco entre el extremo del electrodo y la carga como fuente de calor para la fabricación de acero.
El horno de arco eléctrico utiliza energía eléctrica como fuente de calor y puede ajustar la atmósfera en el horno, lo que es extremadamente beneficioso para fundir tipos de acero que contienen elementos que se oxidan más fácilmente. Utilice gases de combustión a alta temperatura de hornos eléctricos para precalentar materias primas mediante tecnología y equipos para lograr alta eficiencia, ahorro de energía, protección ambiental y alto rendimiento.
Con la mejora de los equipos de hornos de arco eléctrico y la tecnología de fundición, y el desarrollo de la industria de la energía eléctrica, el costo del acero para hornos eléctricos continúa disminuyendo. Hoy en día, los hornos eléctricos no sólo se utilizan para producir acero aleado, sino también para producir acero al carbono ordinario y gránulos de concentrado de mineral de hierro.
Servicios prestados por Sanrui
1. Como uno de los pequeños fabricantes de hornos de arco eléctrico en China, Sanrui puede proporcionar planos de diseño y diseño de cimientos.
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina, brindando un servicio posventa confiable.
3. Sanrui brinda capacitación al personal de operación y mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Mini horno de arco eléctrico a la venta con precio competitivo y excelente calidad
5. Baja inversión, alta eficiencia de producción y alta tasa de retorno.
6. El equipo de fundición tiene un rendimiento estable y una producción segura
7. El horno de arco eléctrico para acería se puede personalizar según las diferentes necesidades
8. La capacidad de producción se puede ajustar según los requisitos del cliente.
9. Respetuoso con el medio ambiente y bajo consumo de energía.
Amplia experiencia en diseño, fabricación, instalación, depuración y puesta en servicio de equipos de proceso de fabricación de acero.
Sanrui ofrece consultoría de ingeniería, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y compilación de software, construcción, instalación, depuración, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales.
Envíenos los detalles de su proyecto y nuestro equipo de ingeniería diseñará una solución de línea de producción de acero con horno de arco eléctrico de acuerdo con sus necesidades.
