Introducción al horno de arco eléctrico de CC
El horno de arco eléctrico de CC es un horno de arco eléctrico que suministra energía eléctrica con fuente de alimentación de CC. Al igual que el horno de arco de CA, también utiliza el arco eléctrico generado entre el electrodo y la carga del horno (o piscina fundida) para generar calor, a fin de lograr el propósito de la fundición.
Introducción al horno de arco eléctrico de CC
El horno de arco eléctrico de CC es un horno de arco eléctrico que suministra energía eléctrica con fuente de alimentación de CC. Al igual que el horno de arco de CA, también utiliza el arco eléctrico generado entre el electrodo y la carga del horno (o piscina fundida) para generar calor, a fin de lograr el propósito de la fundición.
Las diferencias estructurales entre el horno de arco de CC y el horno de arco de CA son las siguientes:
Los hornos de arco de CA trifásicos están equipados con tres electrodos que pueden moverse hacia arriba y hacia abajo, mientras que los hornos eléctricos de CC solo están equipados con un electrodo que puede moverse hacia arriba y hacia abajo en la parte superior del horno, y el otro electrodo está fijo en la parte inferior. del horno.
Los hornos de arco eléctrico de CC requieren fuente de alimentación de CC, por lo que, en comparación con los hornos de arco de CA trifásicos, los hornos de arco de CC tienen más equipos rectificadores que convierten la energía de CA trifásica en energía de CC.
Aplicación principal del horno de arco eléctrico de CC
Utilizado para fundir acero ordinario.
acero al carbono de alta calidad
Varios aceros aleados y acero inoxidable.
Características del equipo de horno de arco eléctrico de CC
(1) El arco es estable y centralizado, el baño fundido está bien agitado, la temperatura en el horno se distribuye uniformemente y la eficiencia de producción se puede aumentar en un 10%;
(2) Pequeña fluctuación de corriente y voltaje, impacto reducido en la red eléctrica, suministro de energía trifásico equilibrado, alto factor de potencia, ahorro de energía de más del 5%;
(3) Menos pérdida de electrodos y 50% menos consumo de electrodos por tonelada de acero que el horno de arco de CA.
Composición del equipo del horno de arco eléctrico de CC
El horno de arco eléctrico de CC se compone de un cuerpo del horno, una red corta, un mecanismo de inclinación, un mecanismo de elevación de electrodos, un mecanismo de elevación y rotación de la cubierta del horno, un sistema de refrigeración por agua, un sistema hidráulico, un sistema de alto voltaje, un transformador de horno eléctrico, un sistema de control de automatización del sistema de bajo voltaje, etc. .
Ventajas técnicas de Sanrui DC EAF
Bajo consumo de energía y reducción de costos
El sistema de alta corriente del horno de arco eléctrico de CC utiliza cobre puro como medio conductor y la resistencia total del bucle es pequeña. Teniendo plenamente en cuenta el efecto superficial cuando la corriente pasa a través de los conductores, el brazo transversal adopta una estructura de placa compuesta de cobre y acero en forma de caja, que puede reducir eficazmente la resistencia y la generación de calor. El diseño razonable del sistema de alta corriente hace que varias impedancias de corriente sean más pequeñas.
La operación del equipo EAF es más estable y la fundición es más segura
Todo el accionamiento hidráulico está equipado con un acumulador que estabiliza la presión del sistema hidráulico y hace que el equipo funcione de manera más estable. Al mismo tiempo, en emergencias como cortes de energía, el equipo puede continuar realizando operaciones inacabadas, lo que mejora la seguridad de la fundición.
Consumo de electrodos reducido
El sistema antirotura de electrodos puede reducir eficazmente la posibilidad de rotura de electrodos durante el proceso de fundición. En particular, evitar la rotura de los electrodos durante el proceso de fusión de la chatarra equivale a ahorrar un horno entero de acero fundido y reducir las pérdidas económicas.
El equipo es simple de operar y fácil de usar
El control de automatización eléctrica adopta una interfaz hombre-máquina, que simula la forma del cuerpo real del horno y es fácil de operar. El procesamiento por lotes, la carga, la fundición y el roscado se pueden operar en la computadora.
Alta eficiencia de inicio del arco
Utilizando un nuevo tipo de sistema de ajuste de electrodos, el control de elevación de electrodos del horno de arco eléctrico rompe la tecnología anterior de control de retorno de señal única y adopta tecnología de recolección de señales múltiples y comparación de señales PLC para aumentar la velocidad de inicio del arco del electrodo y evitar efectos a largo plazo en el horno de arco eléctrico durante el proceso de inicio del arco. Sistema de red eléctrica de nivel superior.
Diversificación de los sistemas de eliminación de polvo.
Los sistemas de eliminación de polvo con los que estamos equipados son diversificados y pueden equiparse con diferentes tipos de equipos de eliminación de polvo de acuerdo con los requisitos de protección ambiental de los diferentes países.
Parámetros del horno de arco eléctrico de CC
| Tipo | Capacidad nominal | Capacidad máxima | Diámetro interior de la carcasa del horno (MM) | Diámetro del electrodo (MM) | Capacidad del transformador (KVA) |
| (t) | (t) | ||||
| EAF-5T | 5 | 10 | 3200 | 300 | 2500-4300 |
| EAF-10T | 10 | 18 | 3600 | 350 | 5500-8000 |
| EAF-15T | 15 | 24 | 3800 | 350 | 8000-12500 |
| EAF-20T | 20 | 30 | 4000 | 400 | 9000-12500 |
| EAF-25T | 25 | 35 | 4200 | 400 | 12500 |
| EAF-30T | 30 | 45 | 4400 | 400 | 12500-25000 |
| EAF-40T | 40 | 55 | 4600 | 450 | 16000-30000 |
| EAF-45T | 45 | 65 | 4800 | 450 | 16000-40000 |
| EAF-60T | 60 | 85 | 5400 | 500 | 25000-60000 |
| EAF-80T | 80 | 100 | 6100 | 500 | 30000-80000 |
| EAF-100 | 100 | 120 | 6400 | 550 | 40000-80000 |
Alcance del suministro del horno de arco eléctrico de CC
Sanrui Electric Furnace, como fabricante y proveedor chino de hornos eléctricos de CC, Sanrui puede proporcionar hornos eléctricos de CC personalizados que van desde mini hornos eléctricos de CC de 3 toneladas hasta hornos eléctricos de CC de 100 toneladas y sus accesorios. Algunos productos se pueden personalizar según dibujos.

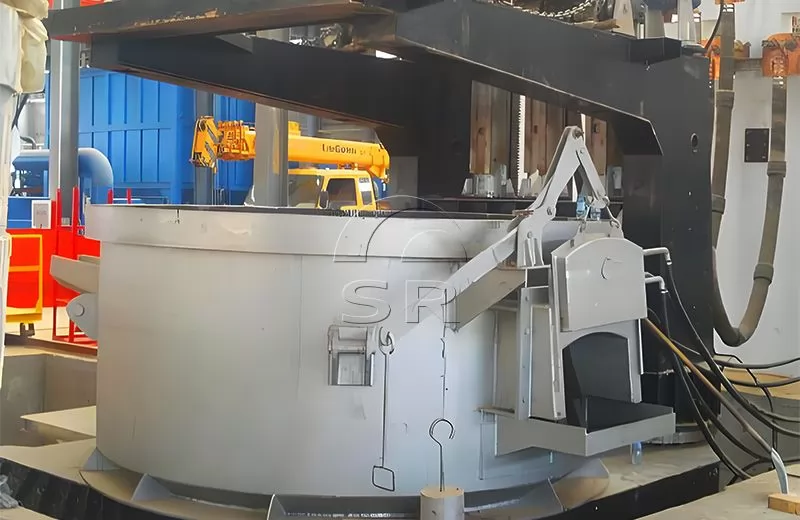

Cuerpo del horno: carcasa del horno, mecanismo de la puerta del horno, mecanismo de salida
Techo del horno: techo tubular del horno refrigerado por agua, techo central refractario (este es un dibujo elaborado por el vendedor, realizado por el comprador)
Mecanismo de elevación y rotación del techo del horno: mecanismo de elevación de la cubierta del horno (cilindro, cadena, engranaje, etc.), (marco Γ), mecanismo giratorio, mecanismo de bloqueo giratorio
Mecanismo de inclinación: marco en forma de arco, base, cilindro hidráulico basculante
Brazo transversal del electrodo y mecanismo de elevación: brazo de soporte del electrodo, dispositivo de sujeción del electrodo, mecanismo de elevación
Red corta: soporte de acero inoxidable, compensador, cable refrigerado por agua, soporte de acero inoxidable, tubo de cobre conductor refrigerado por agua
Sistema de agua de refrigeración: distribuidor de entrada de agua, tanque de agua de retorno, manómetro, termómetro, válvula.
Sistema hidráulico: motor, bomba, filtro, tanque, válvula de control, acumulador.
Sistema de suministro de energía de alto voltaje: interruptor de aislamiento, transformador de voltaje, disyuntor de vacío, transformador de corriente, pararrayos, etc.
Transformador de horno eléctrico
Sistema eléctrico de baja tensión.
Gabinete de energía de bajo voltaje, gabinete de PLC, consola de operación principal, consola de operación frontal del horno, caja de operación hidráulica, sensor de control, interruptor de límite, etc.
Sistema de control de automatización: Siemens PLC
Proceso de fabricación de acero en horno de arco eléctrico de CC
01

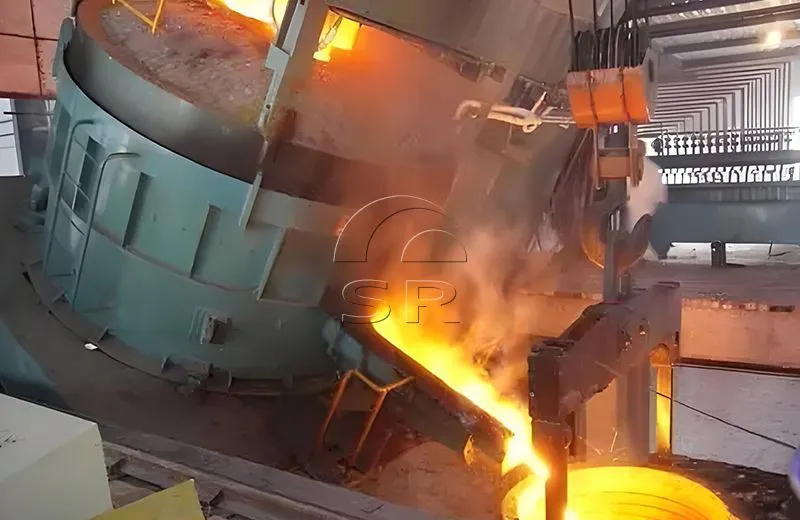

El proceso básico de la fabricación de acero con horno de arco eléctrico de CC incluye la eliminación de escoria, la carga de metal, el suministro de energía, la fusión, la oxidación, la reducción, el refinado y el roscado. Dependiendo de las características del tipo de acero que se esté fundiendo, existen diferentes métodos de funcionamiento. El proceso de fundición consta principalmente de tres fases: fusión, oxidación y reducción.
02
El flujo del proceso de fundición es el siguiente:

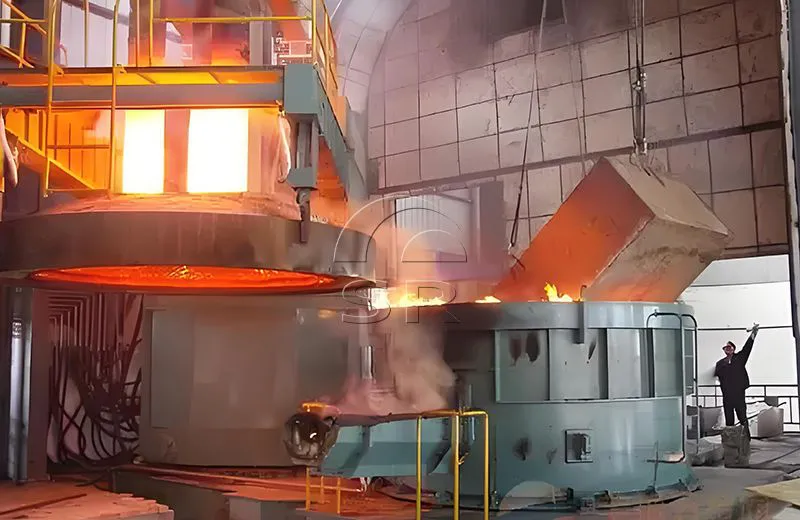

Reparación del horno → alimentación (primera canasta) – encendido – oxígeno y gas natural para apoyo a la combustión → alimentación apagada (segunda canasta) → encendido – oxígeno y gas natural para apoyo a la combustión – análisis de componentes → medición de temperatura → flujo de escoria – medición de temperatura y análisis de componentes – cierto oxígeno – toma de corriente (abre el orificio de toma de EBT) → tapa el orificio de toma de EBT → reparación del horno.
Optimización de la tecnología del horno de arco eléctrico Sanrui DC
Sanrui optimizó la tecnología del horno de arco de CC para lograr el equilibrio óptimo entre materias primas, precalentamiento de chatarra, conservación de energía y protección ambiental, control del proceso de fundición, control de automatización, ciclo de fundición y capacidad. El horno de arco eléctrico introduce energía eléctrica al horno de fabricación de acero de arco eléctrico a través del electrodo de grafito y toma el arco eléctrico entre el extremo del electrodo y la carga del horno como fuente de calor para la fabricación de acero.
La energía eléctrica se toma como fuente de calor del horno de arco eléctrico, que puede regular la atmósfera en el horno, lo que es muy beneficioso para fundir acero con elementos más fácilmente oxidables. Los gases de combustión a alta temperatura de los hornos eléctricos se utilizan para precalentar materias primas mediante tecnología y equipos, a fin de lograr alta eficiencia, conservación de energía, protección ambiental y alto rendimiento.
Con la mejora de los equipos de hornos de arco eléctrico y la tecnología de fundición, el desarrollo de la industria de energía eléctrica, el costo del acero para hornos eléctricos se reduce continuamente. Ahora, el horno eléctrico no sólo se utiliza para producir acero aleado, sino que también se utiliza para producir acero al carbono común y gránulos de concentrado de hierro.
Servicios prestados por Sanrui
1. Sanrui puede proporcionar el diseño de los cimientos y los planos de diseño como fabricante y proveedor de hornos de arco eléctrico de CC.
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina, brindando un servicio posventa confiable.
3. Sanrui brinda capacitación al personal de operación y mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Precio competitivo y excelente calidad.
5. Baja inversión, alta eficiencia de producción y alta tasa de retorno.
6. El equipo de fundición tiene un rendimiento estable y una producción segura
7. El horno de arco eléctrico para acería se puede personalizar según las diferentes necesidades
8. La capacidad de producción se puede ajustar según los requisitos del cliente.
9. Respetuoso con el medio ambiente y bajo consumo de energía.
Como fabricante de hornos de arco eléctrico de CC con amplia experiencia en el diseño, fabricación, instalación, depuración y puesta en servicio de equipos de proceso de fabricación de acero, Sanrui ofrece consultoría de ingeniería, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y compilación de software, construcción, instalación, depuración y gestión de proyectos. , servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales.
Envíenos los detalles de su proyecto para obtener una solución de oferta de precio comercial y técnico. Nuestro equipo de ingeniería diseñará una solución de línea de producción de acero con horno de arco eléctrico de CC de acuerdo con sus necesidades.
Productos relacionados
Gama de equipos y maquinaria metalúrgica personalizada: horno de arco eléctrico, horno de arco sumergido, horno de refinación LF, horno de vacío , horno de inducción, sistema de eliminación de polvo, equipo de tratamiento de agua, etc. Al brindar los servicios de integración de equipos más avanzados, los equipos metalúrgicos se pueden personalizar según las diferentes necesidades de los clientes y la capacidad de producción se puede ajustar según los requisitos del cliente.
Horno de arco eléctrico de 5 toneladas
El horno de arco eléctrico de 5 toneladas para la fabricación de acero es un equipo de propósito especial que fabrica acero ordinario, acero al carbono de calidad, acero aleado y acero no corrosivo con arco eléctrico como fuente de calor y chatarra de acero (hierro) como materia prima.
Horno de arco eléctrico de potencia ultraalta
El horno de arco eléctrico de potencia ultraalta cambia principalmente las características del arco de alto voltaje y arco largo a las características del arco de alta corriente, bajo voltaje y arco corto.
Horno de arco eléctrico de CA de 30 toneladas
El horno de arco eléctrico de CA de 30 toneladas se utiliza para fundir chatarra de acero para producir acero. La energía eléctrica se utiliza para fundir chatarra de acero. Se forma un arco entre el material cargado y el electrodo.
Horno de arco eléctrico de 15 toneladas
El horno de arco eléctrico de 15 toneladas se utiliza para el proceso de fabricación de acero de proceso corto, utilizando 100% chatarra de acero o chatarra de acero + hierro fundido (arrabio) o chatarra de acero + hierro esponjoso (DRI) como materia prima para la fabricación de acero.
Horno de arco eléctrico de 30 toneladas
El horno de arco eléctrico de 30 toneladas se utiliza para la fundición de procesos cortos de fabricación de acero, utilizando 100% chatarra de acero o chatarra. acero + hierro fundido (arrabio) o chatarra de acero + hierro esponjoso (DRI) como materia prima para la fabricación de acero.
Horno de arco eléctrico de potencia ultraalta de 50 toneladas
El horno de arco eléctrico de potencia ultraalta de 50 toneladas (50TUPH EAF) adopta tecnología ultra -Alta potencia, tecnología de alta impedancia, tecnología de roscado inferior (ETB), quemador de aceite de oxígeno en la pared del horno y tecnología de pistola de oxígeno y carbono en la puerta del horno.
Fabricación de acero con horno de arco eléctrico
La fabricación de acero con horno de arco eléctrico es un método de fabricación de acero que utiliza el efecto térmico del arco eléctrico para calentar la carga para fundir.
Los hornos de arco eléctrico se utilizan para fundir chatarra de acero para la producción de acero. La energía eléctrica se utiliza para fundir chatarra de acero. Se forma un arco entre el material cargado y el electrodo. El calor generado por el arco derrite la chatarra.

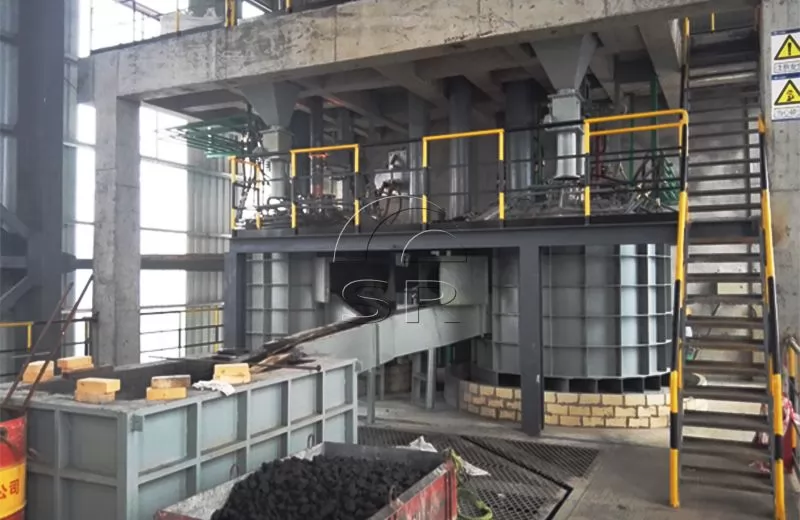

Nuestros proyectos completados
