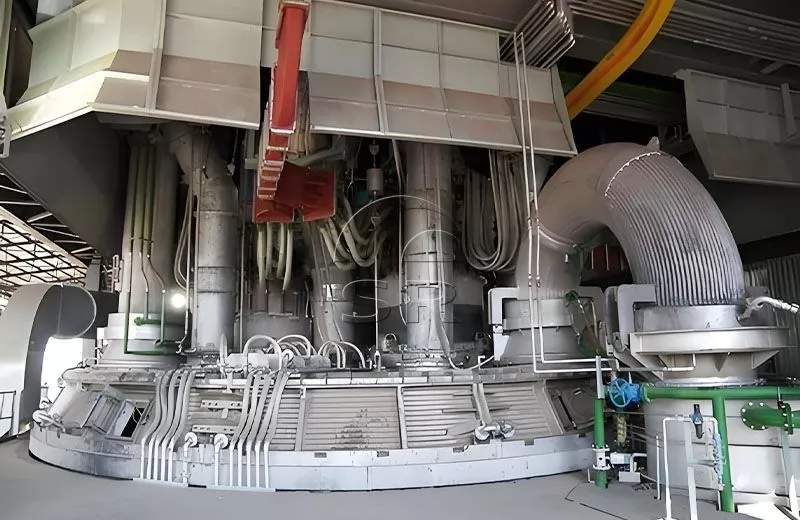

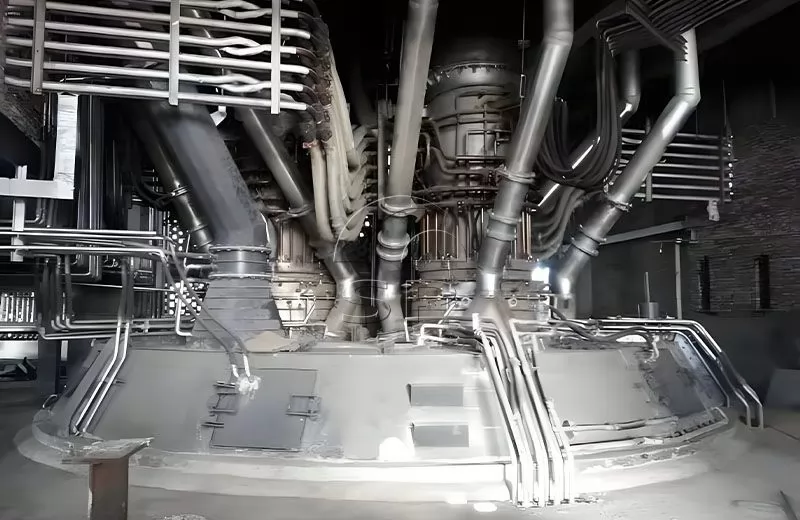

Introducción al horno de arco sumergido de arrabio cerrado
El horno de arco sumergido de arrabio cerrado (fabricación de hierro en horno de arco sumergido) es un método de fabricación de hierro sin alto horno.
Bajo la premisa de garantizar el suministro eléctrico, es fácil solucionar el problema utilizando el agente reductor que requiere la fabricación de hierro en horno de arco sumergido.

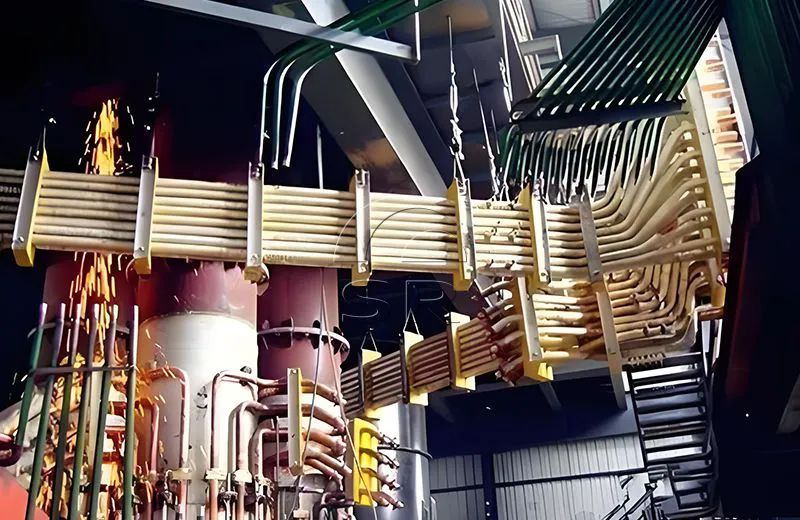

Introducción al horno de arco sumergido de arrabio cerrado
El horno cerrado de fusión de arrabio (fabricación de hierro en horno de arco sumergido) es un método de fabricación de hierro sin alto horno. Bajo la premisa de garantizar el suministro eléctrico, es fácil solucionar el problema utilizando el agente reductor que requiere la fabricación de hierro en horno de arco sumergido. Para la fabricación de hierro en hornos de arco sumergido, se puede utilizar coque, semicoque y carbón como agente reductor en lugar de coque.
El horno de arco sumergido de arrabio cerrado Sanrui adopta un nuevo proceso y un nuevo equipo de carga en caliente, que puede ahorrar energía, reducir el consumo y lograr buenos beneficios.
Este equipo de horno eléctrico de arrabio es solo el alcance del proceso del concentrado de hierro desde la máquina de sinterización hasta el horno de arco sumergido para fundir arrabio.
Aplicación principal del horno cerrado de arrabio
El horno cerrado de arrabio toma coque, semicoque y carbón como agente reductor en lugar de coque, y el concentrado de hierro
Envió el agente reductor desde la máquina de sinterización
Y luego lo envió al horno de arco sumergido para fundirlo. arrabio.
Características del equipo de horno cerrado de arrabio
1. El horno de fundición de arrabio cerrado es un horno de arrabio eléctrico fijo, totalmente hidráulico y completamente cerrado, y el horno de fusión de arrabio cerrado adopta una tecnología de operación de presión micropositiva.
2. Se utilizan dos juegos de salidas de hierro y escoria, uno para uso y otro para espera. Se colocan dos cucharones de hierro fundido delante de cada conjunto de grifos de hierro y grifos de escoria.
3. El soporte combinado del electrodo del horno eléctrico de arrabio puede mejorar la conductividad del electrodo.
4. Se adopta la tecnología de anillo de presión de acero inoxidable no magnético de fuelle.
5. Diseño exclusivo de vía fluvial y proceso de fabricación avanzado de cubierta protectora refrigerada por agua.
6. El dispositivo guía de sellado del electrodo realiza el sellado entre el electrodo y la cubierta del horno, y la posición del electrodo queda fija. El manguito guía de sellado adopta la estructura de refrigeración por agua. El aislamiento entre el manguito guía de sellado y la cubierta del horno es bueno y se puede ajustar el diámetro del círculo central del electrodo.
Composición del equipo del horno de arco sumergido de arrabio cerrado
El horno de arco sumergido de arrabio cerrado se compone principalmente del cuerpo del horno (carcasa, fondo de acero I y salida de hierro, etc.), revestimiento del horno (material refractario), sistema de escape frontal del horno, dispositivo de enfriamiento de aire en la parte inferior del horno, cubierta cerrada del horno, chimenea, soporte de electrodo de almohadilla de cobre, sistema de red corta secundaria, sistema hidráulico, sistema de refrigeración por agua, sistema de alimentación superior del horno, sistema de alimentación, grúa de suspensión de viga única, transformador de horno eléctrico y posición reservada de suministro de energía de baja frecuencia, equipo frontal del horno, equipo eléctrico , instrumento, sistema de control DCS, etc.
Ventajas técnicas del horno de arco de arrabio cerrado Sanrui
El horno de arco sumergido de arrabio cerrado es un horno eléctrico fijo, completamente cerrado, totalmente hidráulico, con operación de presión micropositiva y ajuste automático de la presión del horno.
Optimice la tecnología de red corta (sistema de barra colectora) del horno eléctrico de arrabio, garantice el equilibrio trifásico y minimice el valor de impedancia.

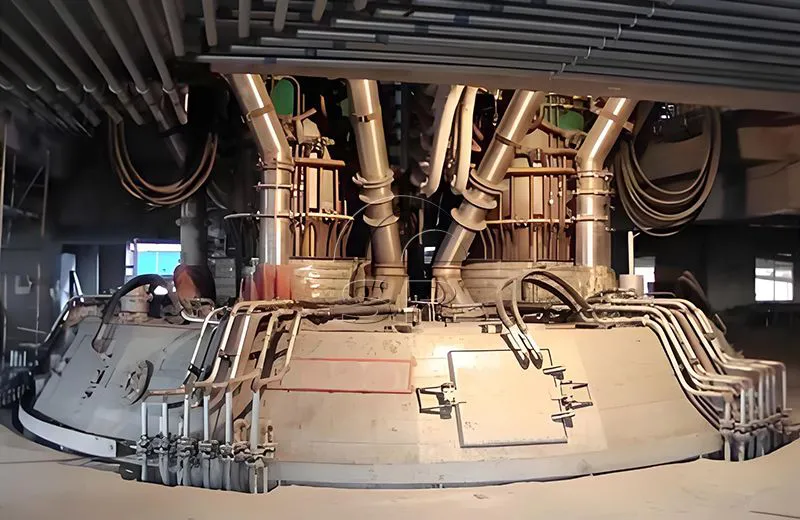

La cubierta del horno de fusión de arrabio es una cubierta de horno cerrada totalmente refrigerada por agua, con un diseño único de canal en la parte superior, no se forma ningún ángulo muerto en el flujo de agua en el interior, no se genera bloqueo de vapor durante el uso y el efecto de enfriamiento es bueno. Recoger y exportar gas, reducir la pérdida de calor y mejorar las condiciones de trabajo de la operación de fundición.
Alimentación totalmente automática, distribución multipunto en el horno, alimentación y fundición continua, adaptación automática y ajuste automático de la velocidad de alimentación y la potencia de entrada del electrodo.
La tecnología de regulación automática de elevación de electrodos logra fundición automática, regulación de potencia, alta eficiencia eléctrica y bajo consumo de energía.
Sistema de alarma y detección automática de temperatura de la pared y el fondo del horno para garantizar una producción segura.
Operación simple e intuitiva, efecto de interacción persona-computadora muy amigable.
Baja inversión, efecto rápido y bajo consumo energético.
Proceso extremadamente sólido y programación de software avanzada.
Parámetros técnicos principales del horno de arco sumergido de arrabio cerrado de 36MVA
| Artículo | Parámetro |
| Diámetro del electrodo/mm | Ф1250 |
| Diámetro del círculo central del electrodo/mm | Ф4250 |
| Diámetro del horno/mm | Ф11500 |
| Profundidad del horno/mm | 3500 |
| Diámetro interior de la carcasa del horno mm | Ф13500 |
| Altura de la carcasa del horno mm | 6200 |
| Altura de la cubierta del horno mm | 1500 |
| Carrera de elevación del electrodo mm | 1800 |
| Velocidad de elevación del electrodo m/min | 0,5 |
| Número de salidas de hierro | 2 |
| Densidad de corriente del electrodo A/cm² | 5.4 |
| Consumo de agua de refrigeración t/h | Horno eléctrico 640, transformador 160) |
| Tasa de operación del equipo | 99% |
| Número de producción diaria de hierro | Veces (una vez cada 90 minutos) |
| Producción media diaria t | cuatrocientos cuarenta y dos coma cuatro uno |
| Potencia de dos hornos de arco sumergido en 45 minutos t | Y 27,65-29,7, cumpliendo con el requisito de fabricar 27,5 toneladas de acero en 45 minutos. |
Alcance del suministro de horno de arrabio cerrado
Sanrui Electric Furnace es uno de los fabricantes y proveedores de arrabio para hornos de arco sumergido. Sanrui puede proporcionar accesorios para hornos personalizados según los planos proporcionados por los clientes.
Sistema de alimentación: tolva, tubo de alimentación.
Cuerpo del horno: cuerpo del horno, carcasa del horno, viga de soporte inferior del horno, anillo superior del horno, revestimiento del horno
Cubierta cerrada del horno refrigerada por agua: cubierta cerrada completamente refrigerada por agua, placa lateral de la cubierta del horno y puerta del horno, dispositivo de sellado de electrodos, chimenea, campana extractora de humos y tubo de escape de humos en la salida.

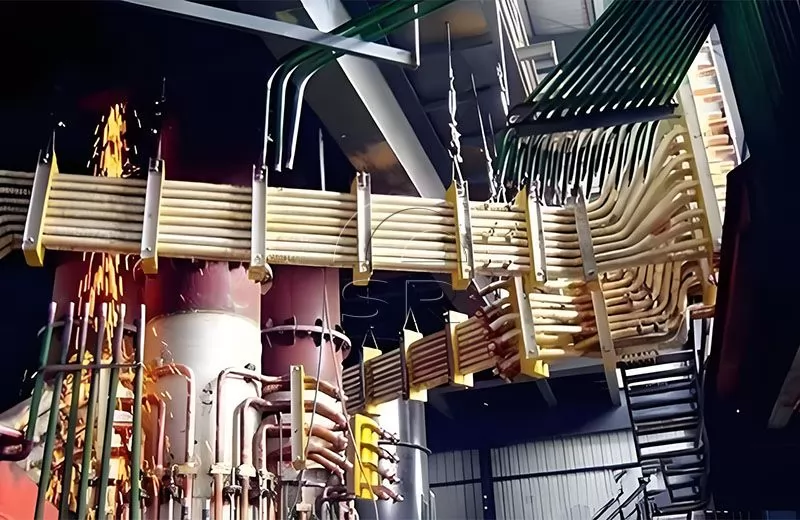

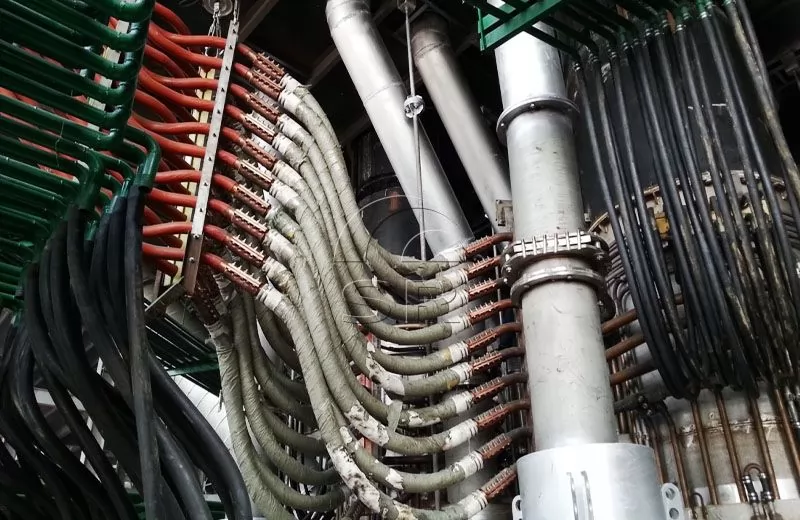

Red corta (sistema bus): compensador, barra de cobre conductora, sistema de suspensión de red corta, anillo colector y soporte, cable, placa conductora

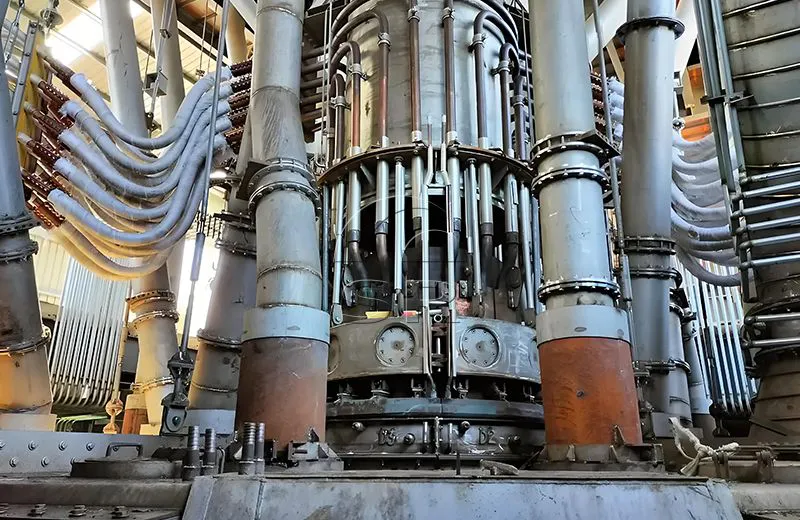

Dispositivo de electrodo: soporte de electrodo, carcasa de electrodo, dispositivo de sujeción de electrodo, dispositivo de liberación de presión de electrodo, dispositivo de elevación de electrodo, guía de electrodo y ajuste del círculo de distribución, plataforma de acero
Quemador: red corta del quemador, carril guía y varilla guía del quemador, cuerpo del quemador, electrodo de grafito y material aislante.
Sistema de agua de refrigeración: distribuidor de entrada, tanque colector de agua de retorno, tubería de agua de refrigeración, tubería de agua de retorno, manómetro, termómetro, válvula.
Sistema hidráulico: cilindro de sujeción de electrodos, cilindro de sujeción y liberación de anillos de fricción, cilindro de presión y liberación de electrodos, estación de bomba hidráulica, motor, válvula de control, acumulador, tubería de aceite externa
Transformador eléctrico de horno de arrabio
Sistema eléctrico BT: control eléctrico BT, gabinete de suministro de energía BT, gabinete de protección BT, consola de elevación de electrodos
Sistema de descarga: descarga de olla, descarga de camión
Arco sumergido de arrabio cerrado Proceso de fundición en horno
01
El proceso básico del horno de arco sumergido de arrabio incluye la eliminación de escoria, la carga de metal, el suministro de energía, la fusión, la oxidación, la reducción, el refinado y la extracción. Dependiendo de las características del tipo de acero que se esté fundiendo, existen diferentes métodos de funcionamiento. El proceso de fundición consta principalmente de tres fases: fusión, oxidación y reducción.
02
Con el continuo desarrollo de la tecnología, el proceso de fusión de arrabio en horno de arco sumergido también ha experimentado grandes cambios. Durante el período de fusión, se utiliza energía auxiliar para acelerar la fusión, como la inyección de petróleo-oxígeno, gas natural-oxígeno o carbón pulverizado-oxígeno. El tiempo de fusión de cada horno se acorta entre 15 y 20 minutos, el consumo de energía se puede reducir entre 50 y 60 kWh/t;
03
Al finalizar, tape el orificio del horno, envíe la cuchara de hierro fundido a la sala de vertido y vierta el hierro líquido en la máquina de colada continua. El arrabio enfriado se carga en el cubo de hierro y se envía al área de producto terminado mediante el carro plano para su posterior tratamiento.
Optimización de la tecnología del horno cerrado de arrabio Sanrui
El horno de arco sumergido de arrabio es un horno de arrabio eléctrico fijo, completamente cerrado, totalmente hidráulico, con operación de presión micropositiva y ajuste automático de presión del horno.
Optimice la tecnología de red corta (sistema de bus), garantice el equilibrio trifásico y minimice el valor de impedancia.
La cubierta del horno de fundición de arrabio es una cubierta de horno cerrada totalmente refrigerada por agua con un diseño exclusivo de vía fluvial.
Tecnología inteligente de ajuste automático de electrodos.
Se adopta la tecnología de anillo de presión de acero inoxidable no magnético de fuelle.
Se adopta la tecnología de anillo inferior de cobre con tejas de cobre
Casquillo de cobre forjado integralmente con refrigeración directa
El soporte combinado del horno eléctrico de arrabio puede mejorar la conductividad del electrodo.
Servicios proporcionados por Sanrui
1. Como uno de los famosos fabricantes y proveedores de hornos de arco sumergido de arrabio en China, Sanrui puede proporcionar planos de diseño y diseño de cimientos.
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina, brindando un servicio posventa confiable.
3. Sanrui brinda capacitación al personal de operación y mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Precio competitivo y excelente calidad.
5. Baja inversión, alta eficiencia de producción y alta tasa de retorno.
6. El equipo del horno de fundición de arrabio tiene un rendimiento estable y una producción segura
7. El horno de arco sumergido de arrabio cerrado se puede personalizar según las diferentes necesidades
8. La capacidad de producción se puede ajustar según los requisitos del cliente.
9. Respetuoso con el medio ambiente y bajo consumo de energía.
como uno de el famoso fabricante y proveedor de hornos de arco sumergido de arrabio en China, Sanrui ofrece consultoría de ingeniería, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y desarrollo de software, construcción, instalación, puesta en servicio, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales.
Envíenos los requisitos detallados de su proyecto y nuestro equipo de ingeniería diseñará una solución de horno de arco sumergido de arrabio cerrado según sus necesidades.
