Introducción al horno de ferrosilicio
El diseño del dispositivo mecánico principal del horno de ferrosilicio Sanui combina las condiciones nacionales de China y se basa en tecnologías avanzadas internacionales como Dinamarca y Pyremate.
El horno de ferrosilicio Sanrui es una solución de horno de ferrosilicio totalmente cerrada, respetuosa con el medio ambiente y que ahorra energía, diseñada para la producción de fundición de ferrosilicio.
El precalentamiento del horno de metal de silicio puede eliminar la humedad y los componentes volátiles, estabilizando así las condiciones del proceso de fundición y reduciendo el consumo de energía unitario del horno.
Introducción al horno de ferrosilicio
El diseño del dispositivo mecánico principal del horno de ferrosilicio Sanui combina las condiciones nacionales de China y se basa en tecnologías avanzadas internacionales como Dinamarca y Pyremate.
El horno de arco sumergido de metal de silicio adopta un anillo de presión hidráulica, un mecanismo de elevación hidráulico del cilindro de suspensión y un dispositivo de ajuste del electrodo del horno de calentamiento de mineral de ferrosilicio desarrollado independientemente, que es un dispositivo de descarga de voltaje de control automático que integra cables mecánicos, eléctricos, neumáticos e hidráulicos refrigerados por agua, espacio. Tubo de cobre de celosía, conexión paralela inversa de cobre de red corta, teja de cobre forjado, etc.
El equipo principal del horno de arco eléctrico de producción de feerosilicio adopta un tipo de horno fijo semicerrado con una campana de baja emisión de humos.
Características del proceso del horno de arco sumergido de metal de silicio: se seleccionan electrodos de autococción y el revestimiento del horno adopta ladrillos de carbono y ladrillos refractarios con alto contenido de aluminio.
El horno de ferrosilicio juega un papel importante en el proceso de calentamiento y fundición del mineral.
Aplicación principal del horno de ferrosilicio
La aplicación principal del horno de ferrosilicio es agregar materias primas calificadas como sílice, agente reductor carbonoso, chatarra de acero, etc. al horno de ferrosilicio de acuerdo con una cierta proporción de ingredientes.
La fuente de alimentación de alto voltaje es ingresada por el transformador del horno de arco sumergido, el sistema de cortocircuito y el sistema de soporte del electrodo, y el electrodo se inserta en la carga para la fundición por arco sumergido.
Después de un cierto período de fundición, el hierro se descarga en la cuchara, se tritura después de la fundición y se empaqueta y almacena cuantitativamente después del acabado.
Características del equipo de horno de ferrosilicio
1. El horno de arco sumergido de ferrosilicio adopta un cuerpo de horno fijo con dos salidas de hierro.
2. Estructura de campana semicerrada de baja emisión de humos.
3. Electrodo autococido, el levantamiento del electrodo adopta un levantamiento automático hidráulico manual y controlado por computadora, el electrodo se sujeta mediante un anillo cónico, el cilindro hidráulico de la placa conductora se afloja y se utilizan dos juegos de anillos de fricción y cilindros de elevación para lograr Pulsación y liberación automática de longitud fija, y se puede ajustar el diámetro del círculo de distribución del electrodo.
4. La red corta (sistema de barra colectora) del horno de arco sumergido de metal de silicio adopta un compensador enfriado por agua, una tubería de cobre enfriada por agua, un cable enfriado por agua y una placa conductora enfriada por agua, y adopta una nueva estructura de red corta que ahorra energía. con un diseño de triángulo exterior.
5. El sistema de alimentación del horno de metal de silicio es una alimentación por tolva de silo de alto nivel o alimentación manual frente al horno.
6. Refrigeración por agua circulante, y se requiere que el equipo tenga un sistema de agua de respaldo de alto nivel para evitar daños a los componentes causados por cortes repentinos de energía, y se utiliza un sistema de alarma automática de sobretemperatura.
7. El sistema hidráulico del horno de metal de silicio adopta una estructura de bloque integrada con válvula de cartucho y el medio hidráulico es agua-etilenglicol.
8. El transformador de horno de ferrosilicio adopta un transformador de ahorro de energía de baja pérdida, que se puede utilizar durante mucho tiempo con una sobrecarga del 20%, regulación de voltaje eléctrico sin carga, refrigeración por agua con fuerte circulación de aceite y está equipado con dispositivos completos de protección de gas y temperatura del aceite. .
9. El control de presión y liberación del electrodo adopta control PLC, y la elevación y descenso del electrodo adopta control manual para lograr un equilibrio de potencia trifásico.
Composición del equipo del horno de ferrosilicio
El horno de ferrosilicio se compone principalmente del cuerpo del horno, la carcasa del horno, la cubierta semicerrada del horno, el revestimiento del horno, el sistema de cortocircuito, el sistema de refrigeración por agua, el sistema de escape de humos, el sistema de eliminación de polvo, la carcasa del electrodo, el soporte del electrodo, el sistema de presión y elevación del electrodo. , sistema de carga y descarga, pinza, dispositivo de combustión, sistema hidráulico, sistema de agua de refrigeración, sistema de cortocircuito, transformador de horno de arco sumergido y sistema de protección y control de alto voltaje, sistema de protección y control de bajo voltaje, sistema de descarga, computadora sistema operativo, cable de refrigeración por agua, etc. Se pueden proporcionar otros accesorios, eliminación de polvo, sistema de torre de refrigeración, etc., según sea necesario.
Ventajas técnicas del horno de ferrosilicio Sanrui
Tipo de horno cerrado, funcionamiento con presión micropositiva, ajuste automático de presión del horno.
Optimice la tecnología de cortocircuito para garantizar el equilibrio trifásico y el valor mínimo de impedancia.
Alimentación totalmente automática, alimentación multipunto en el horno, alimentación continua, fundición continua, adaptación automática y ajuste automático de la velocidad de alimentación y la potencia de entrada del electrodo.
Tecnología automática de ajuste de elevación y descenso de electrodos para lograr fundición automática, ajuste de potencia, alta eficiencia eléctrica y bajo consumo de energía.
Sistema de alarma y detección automática de la temperatura de la pared y del fondo del horno para garantizar una producción segura.
Operación simple e intuitiva, efecto de diálogo persona-computadora muy amigable.
Operación simple y clara, fácil mantenimiento.
Baja inversión, resultados rápidos, bajo consumo energético.
Fuerte procesabilidad y programación de software avanzada.
Principales parámetros técnicos del horno Ferrosilion
| Capacidad | Tipo de horno | Producto terminado | voltaje secundario | Voltaje de trabajo | Diámetro del electrodo | Círculo de distribución de electrodos | Diámetro del horno Dhell | Altura de la carcasa del horno |
| 3200KVA | Campana baja de humos Semicerrada | ferrosilicio | 74~109V | 110V | φ600 | Φ1450mm | 4800 mm | 3400 mm |
| 4500KVA | Campana baja de humos Semicerrada | ferrosilicio | 74~109V | 110V | φ650 | Φ2100 | Φ4900 | 3450 mm |
| 6300KVA | Campana baja de humos Semicerrada | ferrosilicio | 94~126V | 110V | φ780 | φ2000 | φ6100 | 3600 |
| 12500KVA | Campana baja de humos Semicerrada | ferrosilicio | 120~168V | 141V | φ1020 | φ2600 | φ7600 | 4300 |
| 16500KVA | Campana baja de humos Semicerrada | ferrosilicio | 136~190V | 154V | φ1200 | φ3000 | φ8200 | 4400 |
| 25000KVA | Campana baja de humos Semicerrada | ferrosilicio | 90~180~240V | 200V | φ1250 | φ3200±100 | φ8600 | 4600 |
Alcance del suministro de hornos de ferrosilicio
Como uno de los famosos fabricantes de hornos de ferrosilicio en China, Sanrui ofrece un servicio personalizado de fabricación OEM de hornos de ferrosilicio de la siguiente manera:
Sistema de suministro de materia prima: tolva, tubo de alimentación.
Cuerpo del horno: cuerpo del horno, carcasa del horno, viga de soporte inferior del horno, anillo superior del horno, revestimiento del horno
Cubierta del horno semicerrada: cubierta del horno semicerrada, paneles laterales de la cubierta del horno y puerta del horno, dispositivo de sellado de electrodos, chimenea, campana de salida de humos y tubo de escape.

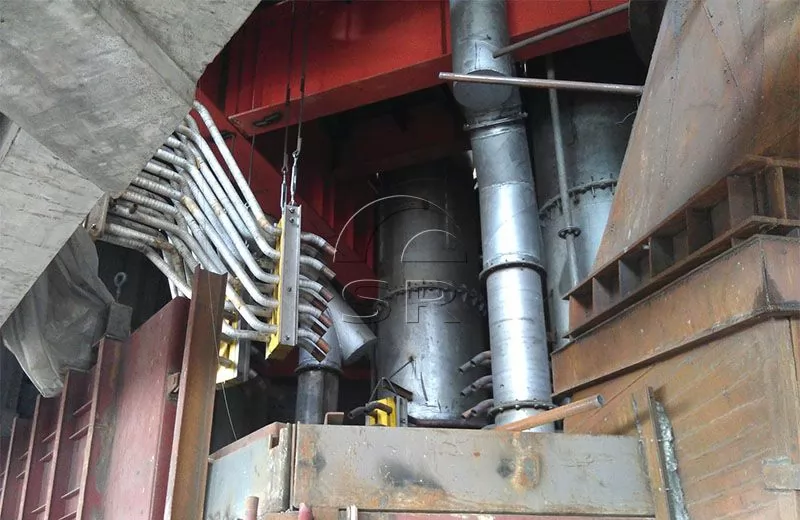

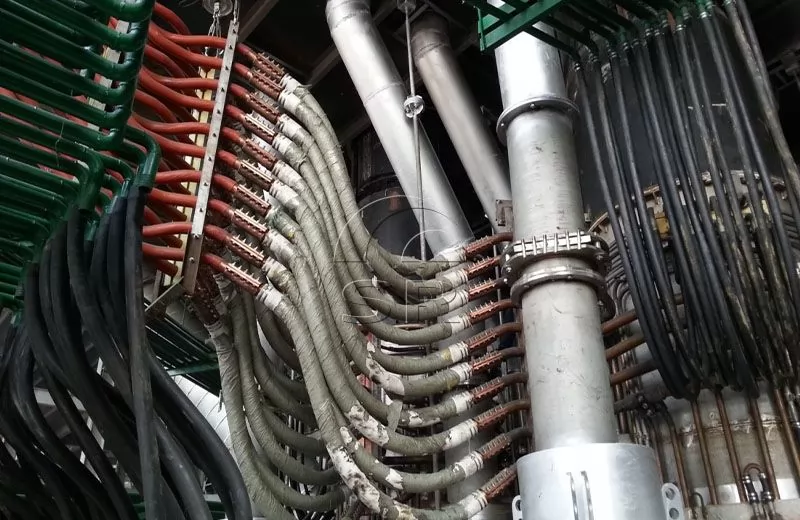

Red corta: compensador, barra de cobre conductora, sistema de suspensión de red corta, anillo y soporte colector, cable, placa conductora

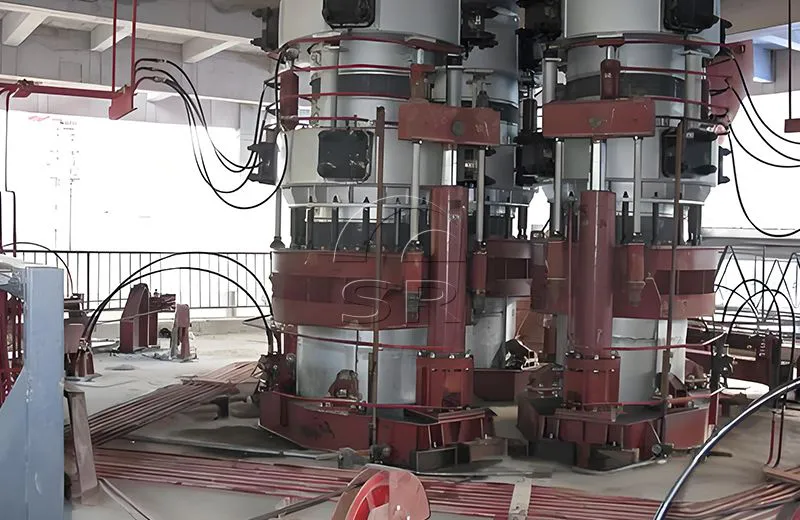

Dispositivo de electrodo: columna de sujeción de electrodo, carcasa de electrodo, dispositivo de sujeción de electrodo, dispositivo de presión de electrodo, dispositivo de elevación de electrodo, guía de electrodo y ajuste del círculo de distribución, plataforma de acero

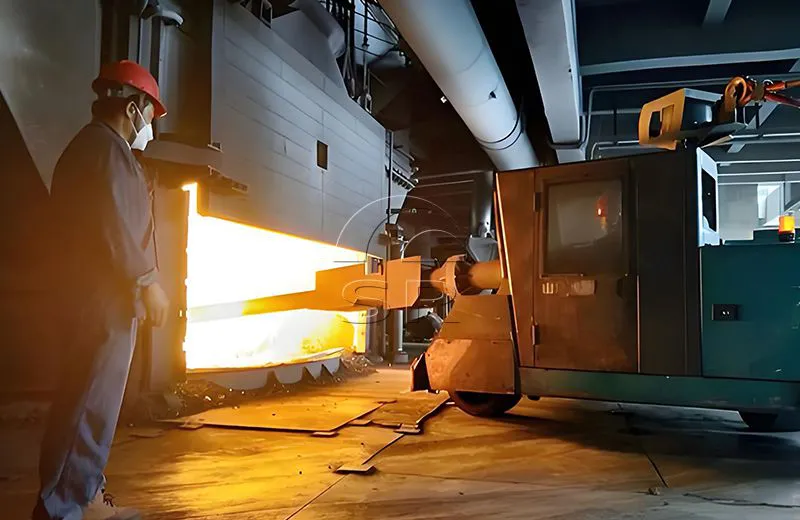

Dispositivo de combustión: red corta del dispositivo de combustión, rieles guía y varillas guía del dispositivo de combustión, cuerpo del quemador, electrodo de grafito, material aislante.
Sistema de agua de refrigeración: distribuidor de entrada de agua, tanque de recogida de agua de retorno, tubería de agua de refrigeración, tubería de agua de retorno, manómetro, termómetro, válvula.
Sistema hidráulico: cilindro de sujeción de electrodos, cilindro de sujeción y liberación de anillos de fricción, cilindro de presión y liberación de electrodos, estación de bomba hidráulica, motor, válvula de control, acumulador, tubería de aceite externa
Transformador de horno de ferrosilicio
Sistema eléctrico de bajo voltaje: control eléctrico de bajo voltaje, gabinete de suministro de energía de bajo voltaje, gabinete de protección de bajo voltaje, consola de control de elevación de electrodos
Sistema de descarga: olla de descarga, carro de descarga
Cabrestante de carga
Proceso de fundición en horno de ferrosilicio
01
El horno de ferrosilicio metálico es una solución cerrada, respetuosa con el medio ambiente y que ahorra energía para la producción de fundición de ferrosilicio. El precalentamiento del horno de ferrosilicio puede eliminar el agua y los componentes volátiles, estabilizando así las condiciones del proceso de fundición y reduciendo el consumo de energía unitaria del horno.
02
La pulverización de agua sobre la carcasa del horno de ferrosilicio y la ventilación forzada en la parte inferior del horno garantizan un enfriamiento eficaz. El revestimiento de carbono conductor de calor combinado con un enfriamiento efectivo forma una capa de congelación espontánea en la superficie caliente del revestimiento, lo que minimiza la erosión del revestimiento y mejora la eficiencia térmica.
03
Las características del horno de arco sumergido de metal ferrosilicio son el uso de materiales refractarios de carbono o magnesio como revestimientos y electrodos de autoformación.
04
El electrodo se inserta en la carga para la operación de arco sumergido, utilizando la energía del arco y la corriente que pasa a través de la carga, y la energía generada por la resistencia de la carga para fundir el metal, agregando materiales uno tras otro y descargando hierro. escoria de forma intermitente y funcionando continuamente.
05
La carga del transformador del horno de ferrosilicio es continua y estable, con voltaje de baja impedancia, más niveles de regulación de voltaje, pequeña diferencia de paso y fuerte capacidad de sobrecarga.
06
El horno de ferrosilicio puede lograr un consumo unitario de energía extremadamente bajo, un bajo consumo de agente reductor y electrodo y un volumen de producción muy alto. El diseño cerrado también minimiza las emisiones de polvo al entorno de la fábrica y a la atmósfera circundante.
Optimización de la tecnología del horno de ferrosilicio Sanrui
Utilizando la mejor tecnología disponible (BAT), el horno de arco sumergido de metal ferrosilicio diseñado y fabricado por Sanrui adopta tecnología avanzada de cubierta de horno tubular refrigerada por agua, tecnología de pared de horno tubular refrigerada por agua, tecnología de brazo cruzado conductor de placa compuesta de cobre y acero, acero EBT -tecnología de roscado, tecnología de cable refrigerado por agua de sección grande, tecnología de control PLC, tecnología de alta impedancia, tecnologías de energía auxiliar como quemador de oxígeno con pistola de carbono y oxígeno, tecnología de operación enriquecida con oxígeno y tecnología de carga de hierro caliente, etc.
Ofrecemos una serie de diseños de cubiertas para hornos de ferrosilicio que se adaptan a diferentes aplicaciones de hornos de ferrosilicio. La solución de cubierta cerrada del horno hace que la fundición y el mantenimiento sean más seguros. La cubierta del horno suele estar hecha de placa de acero enfriada por agua, pero también se puede utilizar una solución combinada que combina placa de acero enfriada por agua y materiales refractarios. El sello hermético garantiza bajas emisiones y una recolección y utilización eficiente del gas CO.
Minimiza el consumo de energía, coque y pasta de electrodos.
Consigue una alta productividad y recuperación de metales, especialmente cuando se utilizan pellets.
El gas CO purificado se puede utilizar eficazmente en diferentes aplicaciones de plantas
El precalentamiento a 600ºC ahorra 70 kWh por tonelada de metal fundido por cada 100ºC de aumento de temperatura
Le permite reducir los costos operativos y reducir las emisiones de CO₂ y polvo.
Servicios prestados por Sanrui
1. Como fabricante de hornos de ferrosilicio en China, Sanrui puede proporcionar diseños básicos y dibujos de diseño.
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina y brindar un servicio posventa confiable.
3. Sanrui brinda capacitación a operadores y personal de mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Precio competitivo y excelente calidad.
5. Baja inversión, alta eficiencia de producción, alta tasa de retorno
6. Rendimiento estable del equipo de fundición, producción segura.
7. Los productos se pueden personalizar según las diferentes necesidades.
8. La capacidad de producción se puede ajustar según los requisitos del cliente.
9. Respetuoso con el medio ambiente y bajo consumo de energía.
Como fabricante de hornos de ferrosilicio en China,Sanrui ofrece consultoría de ingeniería, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y desarrollo de software, construcción, instalación, puesta en servicio, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales.
Envíenos los requisitos detallados de su proyecto y nuestro equipo de ingeniería diseñará una solución de línea de producción de hornos de ferrosilicio basada en sus necesidades.
