Introducción al horno de ferrocromo con alto contenido de carbono
El diseño del dispositivo mecánico principal del horno de ferrocromo con alto contenido de carbono de Sanui combina las condiciones nacionales de China y se basa en tecnologías avanzadas internacionales como Dinamarca y Pyremate.
Los hornos de ferrocromo con alto contenido de carbono pueden lograr un consumo de energía específico extremadamente bajo, un bajo consumo de agente reductor y de electrodos y rendimientos de producción muy altos.

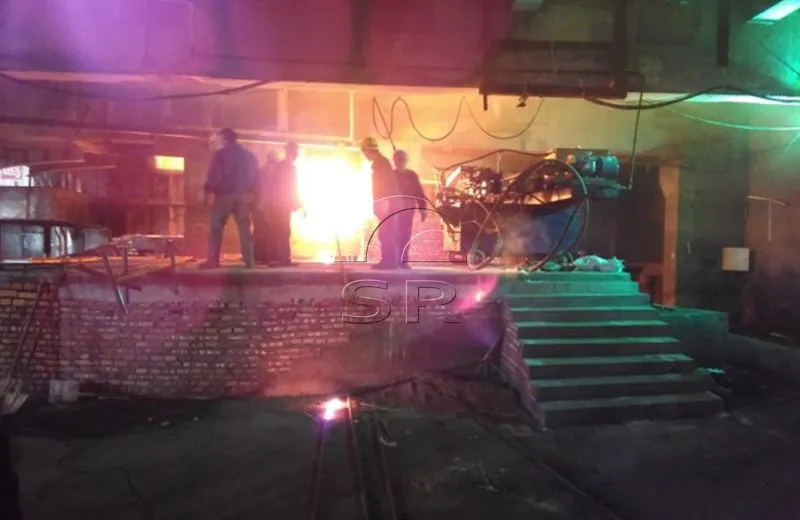

Introducción al horno de ferrocromo con alto contenido de carbono

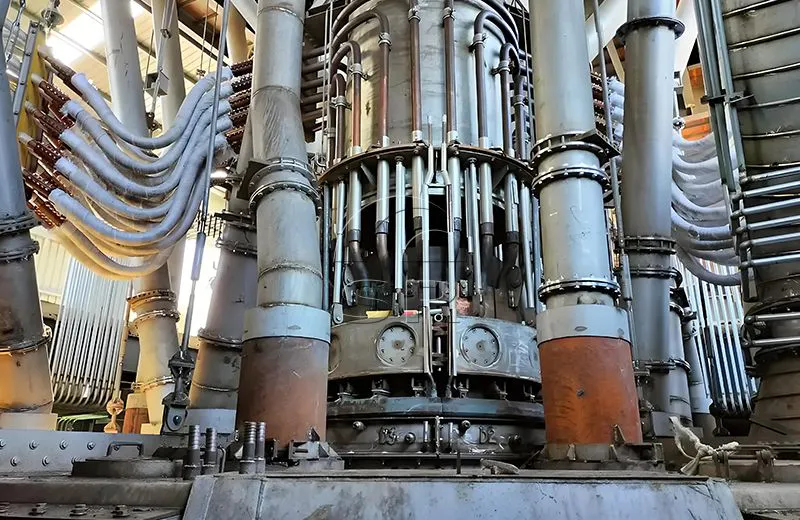

El diseño del dispositivo mecánico principal Ferrocromo SAF del horno de ferrocromo con alto contenido de carbono de Sanui combina las condiciones nacionales de China y se basa en tecnologías avanzadas internacionales como Dinamarca y Pyremate.
Adopta un anillo de presión hidráulica, un mecanismo de elevación hidráulico del cilindro de suspensión y un dispositivo de ajuste del electrodo del horno de calentamiento de mineral de ferrocromo con alto contenido de carbono desarrollado de forma independiente, que es un dispositivo de descarga de voltaje de control automático que integra cables mecánicos, eléctricos, neumáticos e hidráulicos, refrigerados por agua y cobre de celosía espacial. tubo de red corta conexión paralela inversa de cobre, teja de cobre forjado, etc.
El equipo principal del horno de ferrocromo adopta un tipo de horno fijo semicerrado con una campana corta de humo.
Características del proceso: se seleccionan electrodos de carbono y el revestimiento del horno adopta ladrillos de carbono y ladrillos refractarios con alto contenido de aluminio. El horno de ferrocromo con alto contenido de carbono juega un papel importante en el proceso de calentamiento y fundición del mineral.
Aplicación principal del horno de ferrocromo con alto contenido de carbono
El objetivo principal del horno de ferrocromo con alto contenido de carbono es agregar materias primas calificadas de mineral de cromo, coque, sílice y pasta de electrodos al horno de ferrosilicio de acuerdo con una cierta proporción de ingredientes.
La fuente de alimentación de alto voltaje es ingresada por el transformador del horno de arco sumergido, el sistema de red corta y el sistema de soporte del electrodo, y el electrodo se inserta en la carga para la fundición por arco sumergido.

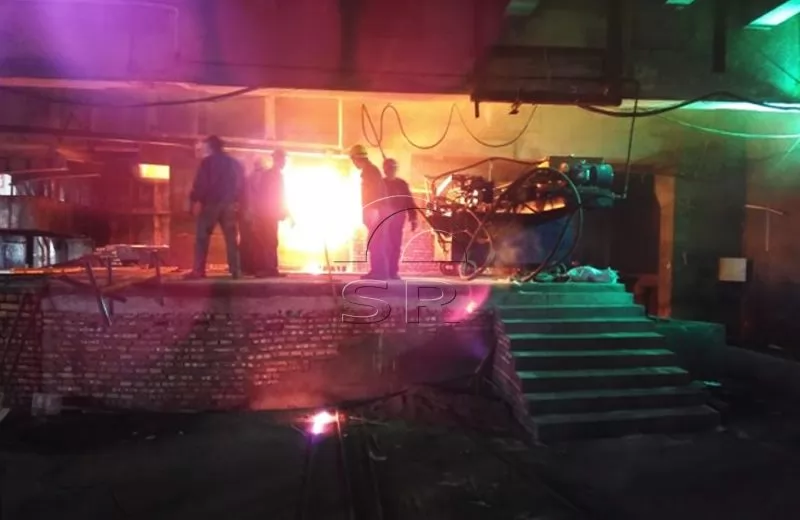

Después de un cierto período de fundición, el hierro se descarga en el cucharón, se funde y se tritura, y luego se empaqueta cuantitativamente y se almacena después del acabado.
Los principales usos del ferrocromo con alto contenido de carbono: se utiliza como agente de aleación para bolas de acero, acero para herramientas y acero de alta velocidad para mejorar la templabilidad del acero, aumentar la resistencia al desgaste y la dureza del acero;
Se utiliza como aditivo para el hierro fundido para mejorar la resistencia al desgaste y la dureza del hierro fundido y, al mismo tiempo, hacer que el hierro fundido tenga buena resistencia al calor.
Características del equipo de horno de ferrocromo con alto contenido de carbono
1. Se adopta un cuerpo de horno circular semicerrado fijo con ferrocromo SAF, la parte inferior está reforzada con vigas en I de alta calidad y la placa de la carcasa del horno de ferrocromo está reforzada con acero Q235 como placa de nervadura;
2. La estructura de la campana con bajo contenido de humo y la puerta del horno de ferrocromo con alto contenido de carbono están diseñadas para estar cerradas; la campana extractora de humo adopta chimeneas dobles para la extracción de humos;
3. La elevación del electrodo se controla mediante cilindros hidráulicos, la loseta de cobre del electrodo se sujeta mediante un freno y el electrodo se sujeta y libera mediante un freno de resorte de disco hidráulico. Los cilindros superior e inferior se pueden utilizar para realizar prensado y liberación manual y automático de longitud fija;

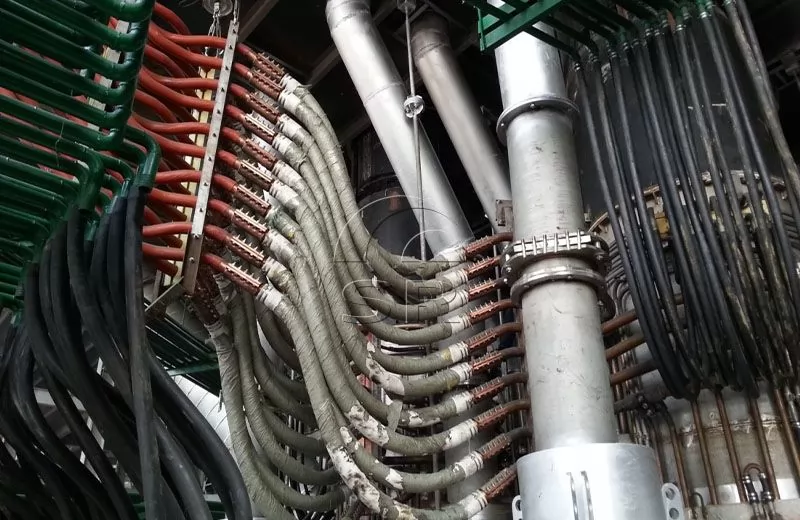

4. Se adopta una nueva estructura de red corta que ahorra energía con un diseño triangular regular;
5. El círculo de distribución de electrodos se puede ajustar para adaptarse a los cambios en las materias primas, productos y procesos;
6. Refrigeración por agua circulante, el equipo requiere una fuente de agua de emergencia para evitar daños a las piezas causados por un corte repentino de agua;
7. El sistema hidráulico adopta una configuración de doble bomba de doble clic y el bloque de válvulas adopta La estructura del bloque integrado es eficiente, segura y confiable;
8. El transformador del horno de ferrocromo del horno de ferrocromo con alto contenido de carbono adopta un transformador de ahorro de energía de baja pérdida de salida lateral, que se puede utilizar con una sobrecarga del 20%;
9. El control eléctrico de alto voltaje adopta un gabinete de interruptor de vacío GBC, que tiene una gama completa de detección y medición de voltaje, corriente, potencia y electricidad y protección de relé, y está equipado con un pararrayos de óxido de zinc para absorber la sobretensión operativa;
10. El controlador programable eléctrico de bajo voltaje controla el control con alta precisión de control y baja tasa de fallas;
11. El levantamiento, dosificación y alimentación del electrodo se controlan de forma manual y automática, y la operación es simple y confiable.
Composición del equipo del horno de ferrocromo con alto contenido de carbono
La parte mecánica del horno de ferrocromo con alto contenido de carbono se compone principalmente de la carcasa del horno, un sistema de campana semicerrada de baja emisión de humos, un sistema de soporte de electrodos (se puede seleccionar un soporte combinado o un soporte de anillo de presión), un sistema de red corta, un sistema de escape de humos y distribución de material. sistema, sistema de descarga de material, sistema hidráulico, sistema neumático, sistema de agua de enfriamiento de horno eléctrico, etc.
El equipo auxiliar consta de: sistema de dosificación, sistema de alimentación, sistema de extracción de hierro, sistema de extracción de escoria, equipo de fundición, sistema de acabado de productos, etc.
El dispositivo de purificación y recuperación de gases de cola utiliza un dispositivo de eliminación de polvo ciclónico de bolsa grande.
La parte eléctrica del horno de ferrocromo con alto contenido de carbono está compuesta por un sistema de alto voltaje (estación de conmutación), un sistema de bajo voltaje, un sistema de monitoreo de pantalla grande y un sistema de control automático.
Ventajas técnicas del horno de ferrocromo con alto contenido de carbono Sanrui
Tipo de horno cerrado, funcionamiento con presión micropositiva, ajuste automático de presión del horno.
Optimice la tecnología de cortocircuito para garantizar el equilibrio trifásico y el valor mínimo de impedancia.
Alimentación totalmente automática, alimentación multipunto en el horno, alimentación continua, fundición continua, adaptación automática y ajuste automático de la velocidad de alimentación y la potencia de entrada del electrodo.
Tecnología automática de ajuste de elevación y descenso de electrodos para lograr fundición automática, ajuste de potencia, alta eficiencia eléctrica y bajo consumo de energía.
Sistema automático de detección y alarma para la temperatura de la pared y del fondo del horno de ferrocromo SAF para garantizar una producción segura.
Operación simple e intuitiva, efecto de diálogo persona-computadora muy amigable.
Operación simple y clara, fácil mantenimiento.
Baja inversión, resultados rápidos, bajo consumo energético.
Fuerte procesabilidad y programación de software avanzada.
Principales parámetros técnicos del horno de ferrocromo con alto contenido de carbono
| Modelooooooooooooooooooooooooooooooooooooooooooooooooooooooooo | Capacidad del transformador (KVA) | Tensión primaria del transformador (kV) |
Tensión secundaria del transformador (V) | Diámetro del electrodo (mm) | Diámetro del núcleo del electrodo (mm) | Diámetro del casco del horno (mm) | Capacidad de producción anual (t/a) |
| 3200KVA | 3200 | 10 o 35 | 76~92~104 | 630 | 1650±100 | 5300 | 7260 |
| 6300KVA | 6300 | 10 o 35 | 92~104~120 | 780 | 1950±100 | 6500 | 14520 |
| 9000KVA | 9000 | 10 o 35 | 112~140~168 | 870 | 2300±100 | 6800 | 20460 |
| 12500KVA | 12500 | 10 o 35 | 120~143~168 | 1020 | 2550±100 | 7600 | 28050 |
| 2500KVA | 25000 | 35 o 110 | 150~220~260 | 1300 | 3200±100 | 8500 | 55770 |
| 30000KVA | 30000 | 35 o 110 | 180~250~360 | 1300 | 3300±100 | 8600 | 66990 |
Alcance del suministro de hornos de ferrocromo
Como uno de los famosos fabricantes de hornos de ferrocromo con alto contenido de carbono en China, Sanrui ofrece un servicio personalizado de fabricación OEM de hornos de ferrocromo de la siguiente manera:
Sistema de suministro de materia prima: tolva, tubo de alimentación.
Cuerpo del horno: cuerpo del horno, carcasa del horno, viga de soporte inferior del horno, anillo superior del horno, revestimiento del horno
Cubierta del horno semicerrada: cubierta del horno semicerrada, paneles laterales de la cubierta del horno y puerta del horno, dispositivo de sellado de electrodos, chimenea, campana de salida de humos y tubo de escape.
Red corta: compensador, barra de cobre conductora, sistema de suspensión de red corta, anillo y soporte colector, cable, placa conductora
Dispositivo de electrodo: columna de sujeción de electrodo, carcasa de electrodo, dispositivo de sujeción de electrodo, dispositivo de presión de electrodo, dispositivo de elevación de electrodo, guía de electrodo y ajuste del círculo de distribución, plataforma de acero
Dispositivo de combustión: red corta del dispositivo de combustión (sistema de barra colectora), rieles guía y varillas guía del dispositivo de combustión, cuerpo del quemador, electrodo de grafito, material aislante.
Sistema de agua de refrigeración: distribuidor de entrada de agua, tanque de recogida de agua de retorno, tubería de agua de refrigeración, tubería de agua de retorno, manómetro, termómetro, válvula.
Sistema hidráulico: cilindro de sujeción de electrodos, cilindro de sujeción y liberación de anillos de fricción, cilindro de presión y liberación de electrodos, estación de bomba hidráulica, motor, válvula de control, acumulador, tubería de aceite externa
Transformador de horno de ferrocromo
Sistema eléctrico de bajo voltaje: control eléctrico de bajo voltaje, gabinete de suministro de energía de bajo voltaje, gabinete de protección de bajo voltaje, consola de control de elevación de electrodos
Sistema de descarga: olla de descarga, carro de descarga
Cabrestante de carga
Proceso de fundición en horno de ferrocromo con alto contenido de carbono
01
El horno de ferrocromo con alto contenido de carbono es una solución cerrada, respetuosa con el medio ambiente y que ahorra energía, adecuada para la producción de fundición de ferrocromo con alto contenido de carbono. El precalentamiento de un horno de ferrocromo con alto contenido de carbono puede eliminar el agua y los componentes volátiles, estabilizando así las condiciones del proceso de fundición y reduciendo el consumo de energía unitaria del horno.
02
La pulverización de agua sobre la carcasa del horno de ferrocromo con alto contenido de carbono y la ventilación forzada en la parte inferior del horno garantizan un enfriamiento efectivo. El revestimiento de carbono conductor del calor combinado con un enfriamiento efectivo forma una capa de congelación espontánea en la superficie caliente del revestimiento, lo que minimiza la erosión del revestimiento y mejora la eficiencia térmica.
03
Las características del horno de ferrocromo con alto contenido de carbono son el uso de materiales refractarios de carbono o magnesio como revestimiento y el uso de electrodos de autoformación.
04

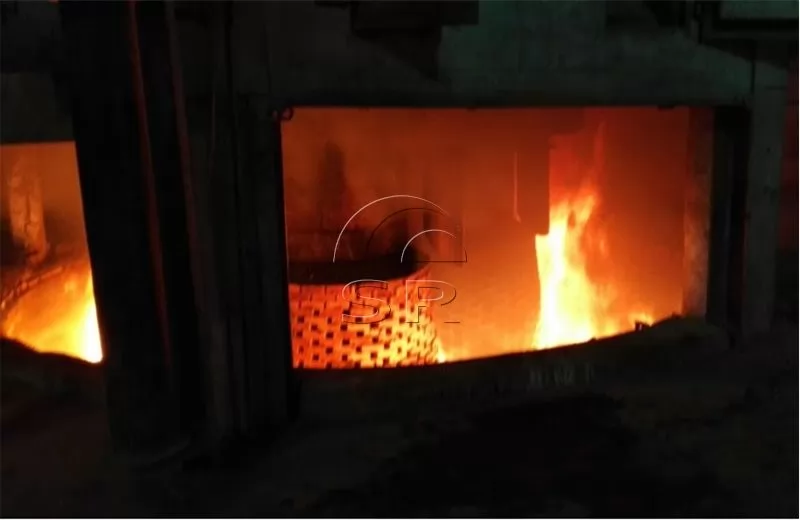

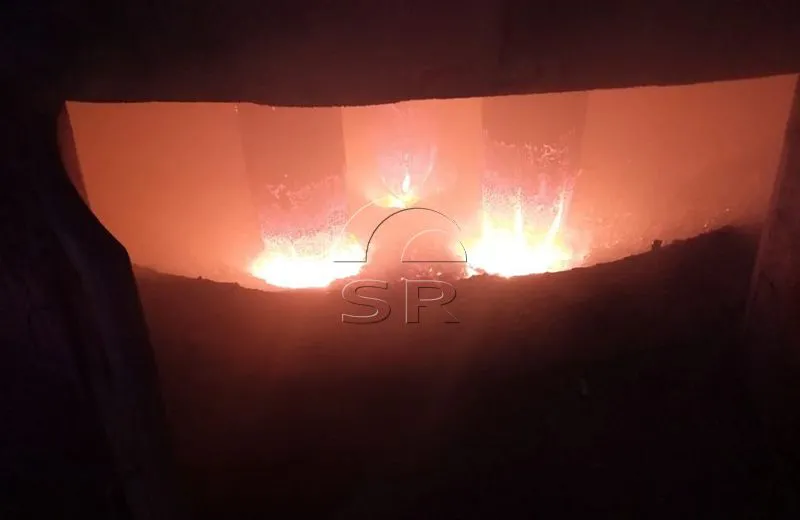

El electrodo se inserta en la carga para la operación de arco sumergido, utilizando la energía del arco y la corriente que pasa a través de la carga, y la energía generada por la resistencia de la carga para fundir el metal, agregando materiales uno tras otro y golpeando el hierro. escoria de forma intermitente y funcionando continuamente.
05
La carga del transformador del horno de ferrocromo con alto contenido de carbono es continua y estable, con voltaje de baja impedancia, más niveles de regulación de voltaje, pequeña diferencia de nivel y fuerte capacidad de sobrecarga.
06
Los hornos de ferrocromo con alto contenido de carbono pueden lograr un consumo de energía específico extremadamente bajo, un bajo consumo de agente reductor y de electrodos y rendimientos de producción muy altos.
07
El diseño cerrado también minimiza las emisiones de polvo al entorno de la planta y a la atmósfera circundante.
Optimización de la tecnología del horno de ferrocromo con alto contenido de carbono de Sanrui
Utilizando la mejor tecnología disponible (BAT), el horno de ferrocromo SAF diseñado y fabricado por Sanrui adopta tecnología avanzada de cubierta de horno tubular refrigerada por agua, tecnología de pared de horno tubular refrigerada por agua, tecnología de brazo transversal conductor de placa compuesta de cobre y acero, roscado de acero EBT. tecnología, tecnología de cable refrigerado por agua de sección grande, tecnología de control PLC, tecnología de alta impedancia, tecnologías de energía auxiliar como quemador de oxígeno con pistola de carbono y oxígeno, tecnología de operación enriquecida con oxígeno y tecnología de carga de hierro caliente, etc.
Ofrecemos una serie de diseños de cubiertas para hornos de ferrosilicio que se adaptan a diferentes aplicaciones de hornos de ferrosilicio. La solución de cubierta cerrada del horno hace que la fundición y el mantenimiento sean más seguros. La cubierta del horno suele estar hecha de placa de acero enfriada por agua, pero también se puede utilizar una solución combinada que combina placa de acero enfriada por agua y materiales refractarios. El sello hermético garantiza bajas emisiones y una recolección y utilización eficiente del gas CO.
Minimiza el consumo de energía, coque y pasta de electrodos.
Consigue una alta productividad y recuperación de metales, especialmente cuando se utilizan pellets.
El gas CO purificado se puede utilizar eficazmente en diferentes aplicaciones de plantas
El precalentamiento a 600ºC ahorra 70 kWh por tonelada de metal fundido por cada 100ºC de aumento de temperatura
Le permite reducir los costos operativos y reducir las emisiones de CO₂ y polvo.
Servicios prestados por Sanrui
1. Como uno de los famosos fabricantes de hornos de ferrocromo con alto contenido de carbono en China, Sanrui puede proporcionar planos de diseño y diseño básicos de ferrocromo SAF (horno de arco sumergido).
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina y brindar un servicio posventa confiable.
3. Sanrui brinda capacitación a operadores y personal de mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Precio competitivo y excelente calidad.
5. Baja inversión, alta eficiencia de producción, alta tasa de retorno
6. Rendimiento estable del equipo de fundición, producción segura.
7. Los productos se pueden personalizar según las diferentes necesidades.
8. La capacidad de producción se puede ajustar según los requisitos del cliente.
9. Respetuoso con el medio ambiente y bajo consumo de energía.
Sanrui ofrece consultoría de ingeniería de hornos de ferrocromo, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y desarrollo de software, construcción, instalación, puesta en marcha, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos e integrales de ingeniería. servicios.
Envíenos los requisitos detallados de su proyecto y nuestro equipo de ingeniería diseñará una solución de línea de producción de hornos de ferrocromo con alto contenido de carbono según sus necesidades.
