Introducción al horno de arco eléctrico sumergido
El horno de arco eléctrico sumergido se utiliza principalmente para reducir y fundir materias primas como minerales, agentes reductores carbonosos y disolventes.
Horno de arco sumergido Produce principalmente ferroaleaciones como ferrosilicio, ferromanganeso, ferrocromo, ferrotungsteno, aleaciones de silicio-manganeso, etc.
El diseño del dispositivo mecánico principal del horno de arco eléctrico sumergido de Sanui combina las condiciones nacionales de China y se basa en tecnologías avanzadas internacionales como Dinamarca y Pyremate.
Introducción al horno de arco eléctrico sumergido
El diseño del dispositivo mecánico principal del horno de arco eléctrico sumergido de Sanui combina las condiciones nacionales de China y se basa en tecnologías avanzadas internacionales como Dinamarca y Pyremate. Adopta un anillo de presión hidráulica, un mecanismo de elevación hidráulico del cilindro de suspensión y un dispositivo de ajuste de electrodo de horno de arco sumergido desarrollado independientemente, que es un dispositivo de descarga de voltaje de control automático que integra maquinaria, aparatos eléctricos, neumáticos e hidráulicos, cables refrigerados por agua y tubos de cobre de celosía espacial. Conexión paralela inversa de cobre neto corto, tejas de cobre forjado, etc.
El horno de arco eléctrico sumergido se utiliza principalmente para reducir y fundir materias primas como minerales, agentes reductores carbonosos y disolventes.
Produce principalmente ferroaleaciones como ferrosilicio, ferromanganeso, ferrocromo, ferrotungsteno, aleaciones de silicio-manganeso, etc. Sus características de trabajo son que utiliza materiales refractarios carbonosos o de magnesia como revestimiento del horno y utiliza electrodos de autoformación.
El electrodo se inserta en la carga para la operación de arco sumergido, y la energía del arco y la corriente que pasa a través de la carga se utilizan para generar energía debido a la resistencia de la carga para fundir el metal, y la carga se agrega sucesivamente, y la escoria de hierro se descarga de forma intermitente. Es un horno eléctrico industrial de funcionamiento continuo.
Principales usos del horno de arco eléctrico sumergido
SAF se utiliza principalmente para producir ferroaleaciones (como ferrotungsteno, ferromanganeso con alto contenido de carbono, ferrosilicio con alto contenido de carbono, ferrocromo con alto contenido de carbono, aleaciones de ferroníquel).
SAF también se utiliza para producir silicio industrial, carburo de calcio, corindón, fósforo amarillo, etc.
Los hornos de arco sumergido se utilizan en industrias siderúrgicas, no metálicas y otras.
Características de los equipos de horno de arco eléctrico sumergido
1. Alta temperatura y bajo consumo de energía
La temperatura de trabajo del horno eléctrico de arco sumergido es de hasta más de 1500°C, por lo que puede fundir muchos metales y compuestos de alto punto de fusión. Al mismo tiempo, debido a que puede utilizar gases residuales como el gas de alto horno como combustible, el consumo de energía durante el proceso de fundición es relativamente bajo.
2. Alta eficiencia de producción
El horno de arco sumergido tiene una velocidad de fundición rápida, puede manejar una gran cantidad de mineral y tiene las características de operación continua y operación eficiente.
3. Reutilizable
Los materiales metálicos obtenidos mediante fundición en hornos de arco sumergible se pueden reutilizar, ahorrando materias primas y reduciendo residuos, lo que está en consonancia con el concepto de desarrollo sostenible.
4. Características de trabajo
Sus características de trabajo son que utiliza materiales refractarios de carbono o magnesio como revestimiento del horno y utiliza electrodos de autoformación. El electrodo se inserta en la carga para la operación de arco sumergido, y la energía del arco y la corriente que pasa a través de la carga se utilizan para Generar energía debido a la resistencia de la carga para fundir el metal. La carga se añade sucesivamente y la escoria de hierro se descarga de forma intermitente. Es un horno eléctrico industrial que funciona de forma continua.
5. La carga del transformador del horno de arco eléctrico sumergido es continua y estable
La carga del transformador del horno eléctrico de arco sumergido es continua y estable, con voltaje de baja impedancia, más niveles de regulación de voltaje, menor diferencia de nivel y fuerte capacidad de sobrecarga. Se puede dividir en dos tipos: regulación de voltaje de carga y sin excitación. Generalmente, los primeros niveles tienen una producción de capacidad constante y los últimos niveles tienen una producción de corriente constante.
Composición del equipo de horno de arco eléctrico sumergido
El arco sumergido Eléctrico Los hornos proporcionados por los proveedores de hornos de arco sumergido consisten principalmente en la carcasa del horno, la campana del horno, la cubierta del horno, el revestimiento del horno, el sistema de malla corta, el sistema de refrigeración por agua, el sistema de escape de humos, el sistema de eliminación de polvo, la carcasa del electrodo, el soporte del electrodo, el sistema de elevación y presión del electrodo. sistema de carga y descarga, y controlador, dispositivo de combustión, sistema hidráulico, sistema de agua de refrigeración, sistema de fundición de grifo, transformador de horno de arco sumergido y sistema de protección y control de alto voltaje, sistema de protección y control de bajo voltaje, sistema operativo de computadora, agua -cable refrigerado, etc.
Otros accesorios, eliminación de polvo, sistemas de torre de enfriamiento, etc. están disponibles según sea necesario.
Ventajas técnicas del horno de arco eléctrico sumergido Sanrui
El funcionamiento es sencillo e intuitivo y el efecto de diálogo hombre-máquina es muy amigable;
El rango de ajuste de la velocidad de elevación del electrodo es grande y el electrodo se puede elevar rápidamente;
El área no sensible se puede ajustar continuamente y el tamaño del área no sensible se puede ajustar en cualquier momento de acuerdo con las condiciones del horno; el tiempo de respuesta del sistema es corto y la precisión del ajuste es alta;
Estabilización de arco rápida, regulación de corriente precisa y pequeño impacto en la red eléctrica;
Debido al uso del control de aislamiento fotoeléctrico PLC, tiene fuertes capacidades de interferencia antielectromagnética. Además, el sistema adopta un diseño modular, lo que hace que la operación sea estable y confiable, y la tasa de fallas es extremadamente baja;
Utilizando la programación PLC, se pueden realizar cálculos más complejos, como potencia trifásica, corriente, control de equilibrio de voltaje, etc., y la modificación del programa es extremadamente conveniente;
El funcionamiento es sencillo y claro y el mantenimiento es práctico;
Baja inversión, resultados rápidos y bajo consumo energético.
Tiene una sólida artesanía y programación de software avanzada.
Principales parámetros técnicos del horno de arco eléctrico sumergido
| Capacidad | Tipo de horno | Materiales | voltaje secundario | Voltaje de trabajo | Diámetro del electrodo | Círculo de distribución de electrodos. | Diámetro de la carcasa del horno | Altura de la carcasa del horno |
| 6300KVA | Campana de gas inferior Semicerrado |
Hierro de silicio | 94~126V | 110V | φ780 | φ2000 | φ6100 | 3600 |
| hierro manganeso | 94~126v | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Aleación de manganeso-silicio | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Hierro cromado con alto contenido de carbono | 94~126V | 106V | φ780 | φ2000 | φ6200 | 3600 | ||
| Silicio | 100~132V | 130V | φ600 | φ1900 | φ5900 | 3400 | ||
| Ferroníquel | 128~272V | 200V | φ720 | φ2100 | φ7200 | 4200 | ||
| 12500KVA | Campana de gas inferior Semicerrado |
Hierro de silicio | 120~168V | 141V | φ1020 | φ2600 | φ7600 | 4300 |
| hierro manganeso | 120~168V | 138V | φ1020 | φ2600±50 | φ7600 | 4300 | ||
| Aleación de manganeso-silicio | 120~168V | 138V | φ1020 | φ2500±50 | φ7600 | 4300 | ||
| Hierro cromado con alto contenido de carbono | 120~168V | 146V | φ1020 | φ2600 | φ7600 | 4300 | ||
| Silicio | 120~184V | 152V | ø900 | φ2500 | φ7300 | 4200 | ||
| Ferroníquel | 222~322V | 250V | φ960 | φ2800 | φ8500 | 4800 | ||
| 16500KVA | Campana de gas inferior Semicerrado |
Hierro de silicio | 136~190V | 154V | φ1200 | φ3000 | φ8200 | 4400 |
| hierro manganeso | 136~190V | 144V | φ1200 | φ3200 | φ8600 | 4800 | ||
| Aleación de manganeso-silicio | 136~190V | 147V | φ1200 | φ3100±50 | φ8600 | 4800 | ||
| Hierro cromado con alto contenido de carbono | 136~190V | 158V | φ1200 | φ3000 | φ8600 | 4800 | ||
| Ferroníquel | 248~392V | 320V | φ1050 | φ3500 | φ9800 | 5200 | ||
| 25000KVA | Campana de gas inferior Semicerrado |
Hierro de silicio | 90~180~240V | 200V | φ1250 | φ3200±100 | φ8600 | 4600 |
| hierro manganeso | 130~169~208V | 181V | φ1300 | φ3800±100 | φ8600 | 5300 | ||
| Aleación de manganeso-silicio | 130~169~211V | 184V | φ1300 | φ3600±100 | φ8600 | 5300 | ||
| Hierro cromado con alto contenido de carbono | 150~220~260V | 210V | φ1300 | φ3600±100 | φ8800 | 5300 | ||
| Ferroníquel | 300~460V | 380V | φ1220 | φ3900 | φ11500 | 5600 |
Alcance del suministro del horno de arco eléctrico sumergido
Como uno de los proveedores famosos de hornos de arco sumergido en China, Sanrui ofrece hornos de arco sumergido a la venta con ccompetitivo precio.
Sistema de suministro de materia prima: tolva, tubo de alimentación.

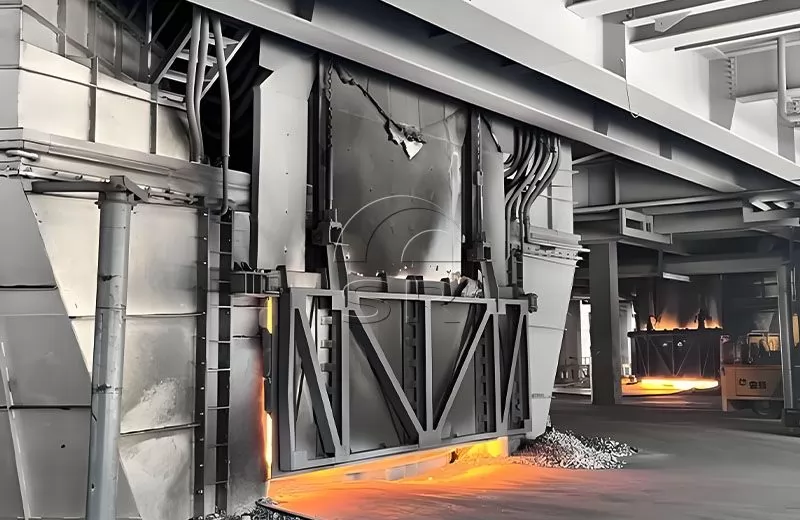

Cuerpo del horno: cuerpo del horno, carcasa del horno, viga de soporte inferior del horno, anillo superior del horno, revestimiento del horno
Cubierta del horno semicerrada: parte superior del horno semicerrada, paneles laterales de la cubierta del horno y puerta del horno, dispositivo de sellado de electrodos, chimenea, campana de salida de humos y tubo de escape.

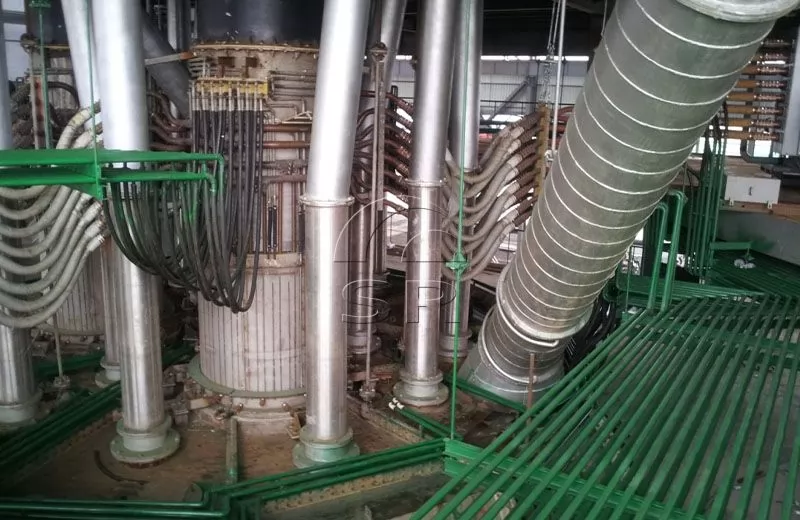

Red corta: compensador, barra de cobre conductora, sistema de suspensión de red corta, anillo y soporte colector, cable, placa conductora

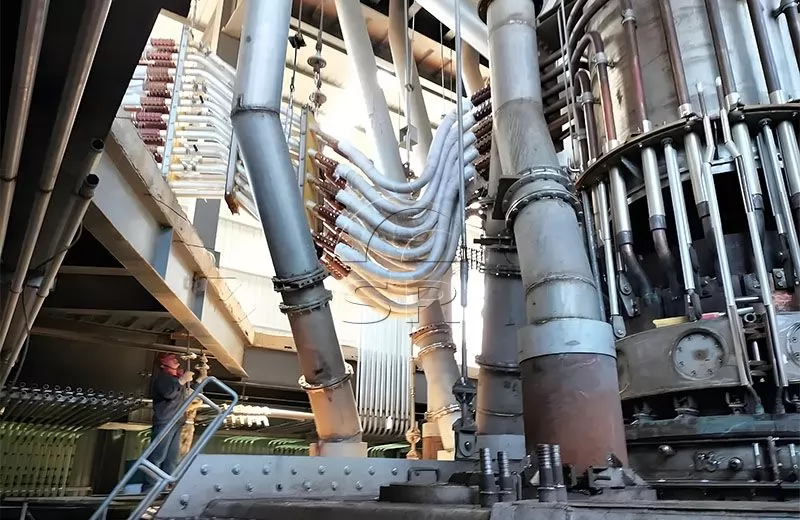

Dispositivo de electrodo: tubo de sujeción de electrodo, carcasa de electrodo, dispositivo de sujeción de electrodo, dispositivo de presión de electrodo, dispositivo de elevación de electrodo, guía de electrodo y ajuste del círculo de distribución, plataforma de acero

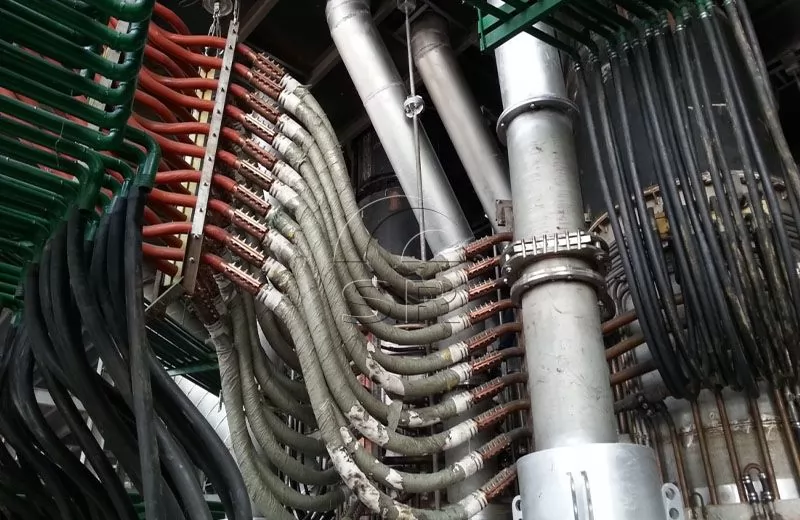

Red corta: soporte de acero inoxidable, compensador, cable refrigerado por agua, soporte de acero inoxidable, tubo de cobre conductor refrigerado por agua
Sistema de agua de refrigeración: distribuidor de entrada de agua, tanque de agua de retorno, manómetro, termómetro, válvula.
Sistema hidráulico: motor, bomba, filtro, tanque de aceite, válvula de control, acumulador
Transformador de horno de arco sumergido
Sistema eléctrico de baja tensión.
Sistema eléctrico de baja tensión.: low-voltage electrical control, low-voltage power supply cabinet, low-voltage protection cabinet, electrode lifting control console
Sistema de control de automatización: Siemens PLC
Proceso de fundición en horno de arco eléctrico sumergido
01
El horno de arco eléctrico sumergido (SAF) es una solución cerrada, respetuosa con el medio ambiente y que ahorra energía, adecuada para ferroaleaciones (como ferroaleaciones (como ferrotungsteno, ferromanganeso con alto contenido de carbono, ferrosilicio con alto contenido de carbono, ferrocromo con alto contenido de carbono, ferroaleaciones de níquel) y silicio industrial, carburo de calcio, corindón. fósforo amarillo, etc. El precalentamiento del horno de arco sumergido puede eliminar el agua y los componentes volátiles, estabilizando así las condiciones del proceso de fundición y reduciendo el consumo de energía unitaria del horno.
02
La inyección de agua en la carcasa del horno y la ventilación forzada en la parte inferior del horno garantizan un enfriamiento eficaz. El revestimiento de carbono térmicamente conductor, combinado con un enfriamiento eficaz, forma una capa de congelación espontánea en el lado caliente del revestimiento, lo que minimiza la erosión del revestimiento y mejora la eficiencia térmica.
03
Las características del horno de arco eléctrico sumergido son que utiliza materiales refractarios de carbono o magnesio como revestimiento del horno y utiliza electrodos autoadiestrados.
04

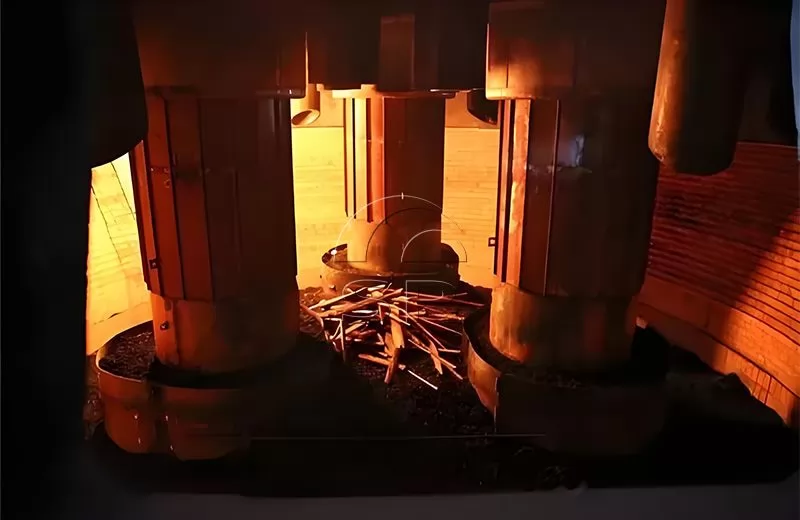

El electrodo se inserta en la carga para realizar una operación de arco sumergido. La energía del arco y la corriente que pasa por la carga se utilizan para generar energía debido a la resistencia de la carga para fundir el metal. Es un horno eléctrico industrial que alimenta materiales continuamente, extrae escoria de hierro de forma intermitente y funciona de forma continua.
05
El transformador de horno de arco sumergido tiene una carga continua y estable, voltaje de baja impedancia, muchas etapas de regulación de voltaje, pequeñas diferencias de paso y una fuerte capacidad de sobrecarga.
06
Los hornos de arco sumergido pueden lograr un consumo de energía específico extremadamente bajo, un bajo consumo de agente reductor y de electrodos y un rendimiento de producción muy alto. El diseño cerrado también minimiza las emisiones de polvo al entorno de la fábrica y a la atmósfera circundante.
Optimización de la tecnología del horno de arco eléctrico sumergido Sanrui
Utilizando la mejor tecnología disponible (BAT), el horno de arco eléctrico sumergido diseñado y fabricado por Sanrui adopta tecnología avanzada de cubierta de horno tubular refrigerada por agua, tecnología de pared de horno tubular refrigerada por agua, tecnología de brazo transversal conductor de placa compuesta de cobre y acero y tecnología de roscado EBT. , tecnología de cable refrigerado por agua de gran sección transversal, tecnología de control PLC, tecnología de alta impedancia, tecnología de energía auxiliar como lanza de carbono-oxígeno y quemador de oxígeno, tecnología de operación enriquecida con oxígeno y tecnología de carga en caliente con metal caliente, etc.
Ofrecemos una gama de diseños de cubiertas de hornos para adaptarse a diferentes aplicaciones de hornos sumergibles. Las soluciones con tapa de horno cerrada hacen que la fundición y el mantenimiento sean más seguros. Las tapas de los hornos suelen estar hechas de placas de acero refrigeradas por agua, pero también están disponibles soluciones combinadas que combinan placas de acero refrigeradas por agua y materiales refractarios. El sello hermético garantiza bajas emisiones y una recolección y utilización eficiente del gas CO.
Minimizar el consumo de energía, coque y pasta de electrodos.
Logre una alta productividad y recuperación de metales, especialmente cuando se utilizan pellets.
El gas CO purificado se puede utilizar eficazmente en diferentes aplicaciones de fábrica
Precalentar a 600ºC, cada aumento de temperatura de 100ºC ahorra 70 kWh por tonelada de metal fundido
Le permite reducir los costos operativos y reducir las emisiones de CO₂ y polvo.
Servicios prestados por Sanrui
1. Como uno de los proveedores famosos de hornos de arco sumergido en China, Sanrui puede proporcionar diseños básicos y dibujos de diseño.
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina, brindando un servicio posventa confiable.
3. Sanrui brinda capacitación al personal de operación y mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Horno de arco sumergido a la venta con precio competitivo y excelente calidad.
5. Horno de arco sumergido a la venta con baja inversión, alta eficiencia de producción y alta tasa de retorno
6. El equipo de fundición tiene un rendimiento estable y una producción segura
5. El horno eléctrico de arco sumergido se puede personalizar según las diferentes necesidades.
6. La capacidad de producción de SAF se puede ajustar según los requisitos del cliente.
7. Respetuoso con el medio ambiente y bajo consumo de energía.
Como uno de los proveedores famosos de hornos de arco sumergido en China, Sanrui ofrece ingeniería, consultoría, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y preparación de software, construcción, instalación, puesta en marcha, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales. .
Envíenos los detalles de su proyecto y nuestro equipo de ingenieros diseñará una oferta de precio de horno de arco eléctrico sumergido y una solución comercial basada en sus necesidades.
