Introducción al horno de escoria de titanio
La producción de escoria de titanio adopta el proceso de fundición en horno eléctrico de escoria de titanio (horno circular y horno rectangular según su forma), que se puede dividir en tres tipos según las diferentes formas de sellado del horno eléctrico: fundición en horno eléctrico cerrado, fundición en horno eléctrico semicerrado. y fundición en horno eléctrico abierto.
Introducción al horno de escoria de titanio
La producción de escoria de titanio adopta un proceso de fundición en horno eléctrico (horno circular y horno rectangular según su forma), que se puede dividir en tres tipos según las diferentes formas de sellado del horno eléctrico: fundición en horno eléctrico cerrado, fundición en horno eléctrico semicerrado y abierto. Fundición en horno eléctrico.
El diseño del dispositivo mecánico principal del horno de escoria de titanio Sanui combina las condiciones nacionales de China y se basa en tecnologías avanzadas internacionales como Dinamarca y Pyremate, adopta un anillo de presión hidráulica y un mecanismo de elevación hidráulico de cilindro colgante.
El dispositivo de ajuste de electrodos del horno de escoria de titanio desarrollado de forma independiente es un dispositivo de descarga de voltaje de control automático que integra maquinaria, aparatos eléctricos, sistemas neumáticos e hidráulicos, cables refrigerados por agua, tubos de cobre de red espacial, conexiones paralelas inversas de cobre de red corta, tejas de cobre forjado, etc.

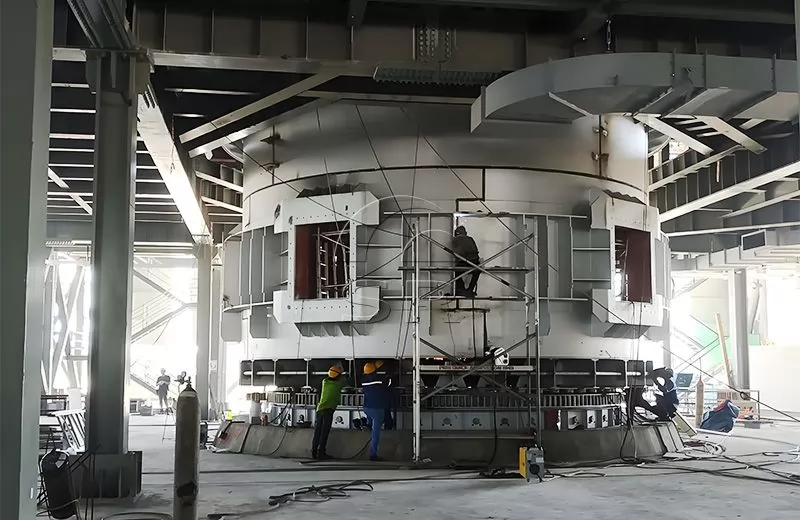

El equipo principal del horno industrial de escoria de titanio adopta un tipo de horno fijo cerrado.
Características del proceso: La fundición de escoria de titanio se selecciona a partir de electrodos horneados. Debido a que no hay necesidad de aumentar la inversión de la planta debido al costo del electrodo, el ciclo de fundición del horno eléctrico de escoria de titanio es largo (el tiempo de fundición de cada horno ≥ 8 horas), se requiere que la continuidad del electrodo sea alta y El costo integral de la pasta para electrodos y la carcasa del electrodo de autococción es bajo.
Aplicación principal del horno de escoria de titanio
El principio de producción de escoria de titanio en un horno eléctrico de escoria de titanio es mezclar ilmenita con un agente reductor sólido (antracita o coque, etc.) en una cierta proporción y agregarlo a un horno eléctrico para la fundición reductora.
El óxido de hierro del mineral se reduce selectivamente a hierro metálico, mientras que el óxido de titanio se enriquece en la escoria.
Después Se obtiene separación de escoria y hierro, escoria de titanio y hierro metálico como subproducto.
Características del equipo de horno de escoria de titanio

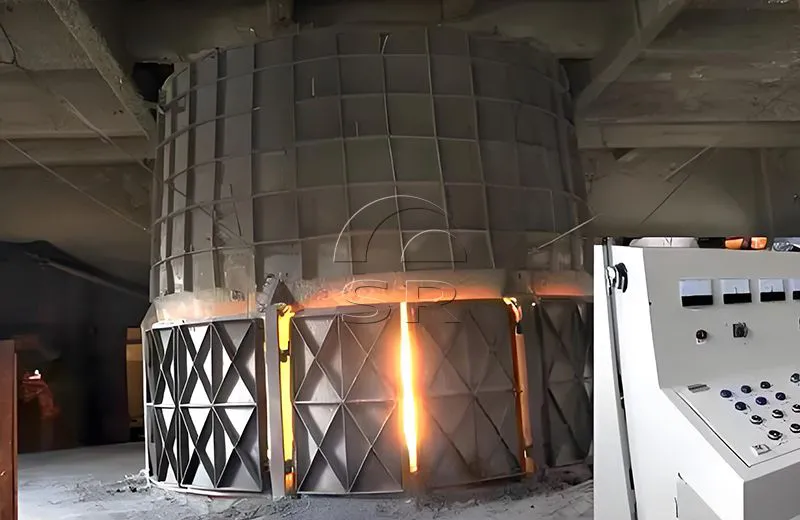

1. Horno industrial de escoria de titanio completamente cerrado: El horno eléctrico de fundición de escoria de titanio adopta un tipo de horno completamente cerrado, equipado con un sistema de purificación de gas de alta temperatura, la estructura del cuerpo del horno adopta una forma circular o rectangular y el sistema de suministro de energía adopta un Fuente de alimentación de CA.
2. Electrodo autococido, el levantamiento del electrodo adopta un levantamiento automático manual hidráulico y controlado por computadora, el electrodo se sujeta mediante un anillo cónico, el cilindro hidráulico de la placa conductora se afloja y se utilizan dos juegos de anillos de fricción y cilindros de elevación para lograr Pulsación y liberación automática de longitud fija, y se puede ajustar el diámetro del círculo de distribución del electrodo.

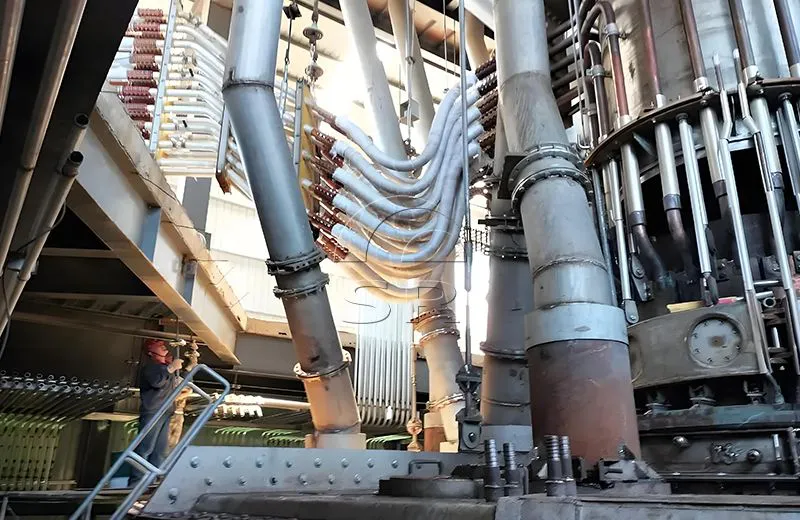

3. La red corta del horno industrial de escoria de titanio (sistema de barra colectora) adopta un compensador enfriado por agua, un tubo de cobre enfriado por agua, un cable enfriado por agua y una placa conductora enfriada por agua, y adopta una nueva red corta que ahorra energía. estructura con un diseño de triángulo exterior.
4. Sistema de control de alimentación automático. El sistema de alimentación es una alimentación por tolva de silo de alto nivel o alimentación manual delante del horno.
5. Refrigeración por agua circulante, y se requiere que el equipo tenga un sistema de agua de respaldo de alto nivel para evitar daños a las piezas causados por cortes repentinos de energía, y se utiliza un sistema de alarma automática por sobretemperatura.
6. Tecnología de monitoreo por video de alta temperatura para el horno.
7. El transformador del horno eléctrico de escoria de titanio adopta un transformador de ahorro de energía de baja pérdida, regulación de voltaje eléctrico sin carga, refrigeración por agua con fuerte circulación de aceite y está equipado con dispositivos completos de protección de gas y temperatura del aceite.
8. Sistema de extensión automática de electrodos, sistema avanzado de control de electrodos. El control de liberación de presión del electrodo adopta control PLC, y la elevación y descenso del electrodo adopta control manual para lograr el equilibrio de potencia trifásico.
9. La caja de humo adopta una estructura de refrigeración por agua dividida completamente cerrada, que incluye una sección de refrigeración por agua de acero con bajo contenido de carbono en el borde exterior y 3 juegos de secciones centrales de refrigeración por agua de acero inoxidable. En la entrada del electrodo, en el borde superior de la caja de humo, se instala un manguito sellador de acero inoxidable.
Composición del equipo de horno de escoria de titanio
El equipo mecánico del horno eléctrico de fundición de escoria de titanio consta de las siguientes partes: sistema de dosificación y alimentación, parte del cuerpo del horno (incluido el revestimiento del horno, conducto de extracción de escoria y hierro, máquina de apertura y obturación de la salida de escoria y hierro), campana extractora de humo, conducto de humos y combustión secundaria. cámara, dispositivo de guía de sellado de electrodos, sistema de electrodos, sistema de barras colectoras secundarias, sistema de agua de refrigeración, sistema hidráulico, equipo de soporte de hornos eléctricos, etc.
Ventajas técnicas del horno de escoria de titanio Sanrui
Tipo de horno cerrado, funcionamiento con presión micropositiva, ajuste automático de presión del horno.
Optimice la tecnología de cortocircuito para garantizar el equilibrio trifásico y el valor mínimo de impedancia.
Alimentación totalmente automática, alimentación multipunto en el horno, alimentación continua, fundición continua, adaptación automática y ajuste automático de la velocidad de alimentación y la potencia de entrada del electrodo.
Tecnología automática de ajuste de elevación y descenso de electrodos para lograr fundición automática, ajuste de potencia, alta eficiencia eléctrica y bajo consumo de energía.
Sistema de alarma y detección automática de la temperatura de la pared y del fondo del horno para garantizar una producción segura.
Tecnología de monitoreo de video de alta temperatura del horno.
Operación simple y clara, fácil mantenimiento.
Baja inversión, resultados rápidos, bajo consumo energético.
Operación simple e intuitiva, efecto de diálogo persona-computadora muy amigable.
Fuerte procesabilidad y programación de software avanzada.
Parámetros técnicos principales del horno de escoria de titanio de 12600 KVA
1. Número de hornos eléctricos: 1
Tipo: fijo (con cámara de combustión secundaria)
Potencia nominal del horno eléctrico de escoria de titanio: 12600kVA
Producción anual de un solo horno eléctrico: 30.000 toneladas de escoria de titanio soluble en ácido
2. Parámetros técnicos de un único horno eléctrico de escoria de titanio de 12600 kVA
(1) Transformador
Capacidad nominal: 4200kVA/35kV-cantidad monofásica: 3 unidades/asiento
Tensión primaria del transformador: 35kV
Método de enfriamiento del transformador: aceite de placa en espiral
(2) Sistema de electrodos
Tipo: portaelectrodos
Número de electrodos de trabajo: 3 electrodos/asiento
Diámetro del círculo central del polo del electrodo: φ2200 mm (ajustable)
Diámetro del electrodo: electrodo de carbono de φ780 mm
Carrera de elevación del electrodo: 2000 mm.
Carrera de presión del electrodo: 50 mm/tiempo
Tiempo de prensado y liberación: ≤30 segundos
3) cuerpo del horno
Diámetro de la carcasa del horno: φ10600
Diámetro de la cámara del horno: φ8000
Altura de la carcasa del horno: 5800 mm
Profundidad de la cámara del horno: 2700 mm
Salida de hierro: 1
Salida de escoria: 1
Alcance del suministro de horno de escoria de titanio
Sanrui Electric Furnace es uno de los proveedores de fabricantes de hornos de fundición de escoria de titanio. Sanrui puede proporcionar hornos de escoria de titanio industriales personalizados según los planos proporcionados por los clientes.
Sistema de suministro de materia prima: tolva, tubo de alimentación.
Cuerpo del horno: cuerpo del horno, carcasa del horno, viga de soporte inferior del horno, anillo superior del horno, revestimiento del horno
Cubierta cerrada del horno: cubierta cerrada del horno, paneles laterales de la cubierta del horno y puerta del horno, dispositivo de sellado de electrodos, chimenea, campana de salida de humos y tubo de escape.
Red corta: compensador, barra de cobre conductora, sistema de suspensión de red corta, anillo y soporte colector, cable, placa conductora
Dispositivo de electrodo: columna de sujeción de electrodo, carcasa de electrodo, dispositivo de sujeción de electrodo, dispositivo de presión de electrodo, dispositivo de elevación de electrodo, guía de electrodo y ajuste del círculo de distribución, plataforma de acero
Dispositivo de combustión: red corta del dispositivo de combustión, rieles guía y varillas guía del dispositivo de combustión, cuerpo del quemador, electrodo de grafito, material aislante.
Sistema de agua de refrigeración: distribuidor de entrada de agua, tanque de recogida de agua de retorno, tubería de agua de refrigeración, tubería de agua de retorno, manómetro, termómetro, válvula.
Sistema hidráulico: cilindro de sujeción de electrodos, cilindro de sujeción y liberación de anillos de fricción, cilindro de presión y liberación de electrodos, estación de bomba hidráulica, motor, válvula de control, acumulador, tubería de aceite externa
Transformador de horno de aleación de silicio y manganeso
Sistema eléctrico de bajo voltaje: control eléctrico de bajo voltaje, gabinete de suministro de energía de bajo voltaje, gabinete de protección de bajo voltaje, consola de control de elevación de electrodos
Sistema de descarga: olla de descarga, carro de descarga
Cabrestante de carga
Titanio Proceso de fundición en horno de escoria
01
El horno eléctrico de escoria de titanio es el equipo principal en la producción de escoria de titanio. Su función es servir como recipiente para la reacción de reducción del concentrado de titanio y la separación de escoria y hierro. El revestimiento del horno se puede dividir en tres partes: la parte superior del baño fundido, la sección del baño fundido y el fondo del horno. La parte superior del estanque fundido está construida con ladrillos con alto contenido de alúmina, y la sección del estanque fundido y el fondo del horno están construidos con ladrillos de magnesia.
02
El proceso de fundición del horno eléctrico de escoria de titanio existente se divide en fundición intermitente, fundición continua y método continuo de alimentación de aire del electrodo de acuerdo con las características del baño fundido, y el método de alimentación se divide en horno eléctrico abierto, horno eléctrico cerrado y semicerrado. horno eléctrico.
03
Se seleccionan diferentes procesos de fundición según los diferentes requisitos. Los requisitos de control de presión en el horno eléctrico son relativamente altos y los orificios a prueba de explosiones en la cubierta del horno desempeñan un papel en el mantenimiento de una cierta presión. Los termopares de medición de temperatura se instalan en diferentes lugares de la capa del horno del horno eléctrico para medir la temperatura de los materiales refractarios en varias posiciones para determinar el grado de erosión de los materiales refractarios.
04
Una vez que el horno eléctrico tiene las condiciones para abrir el horno para fundición, el orden de apertura del horno es hornear en el horno eléctrico, precalentar el revestimiento, colgar la escoria de la pared del horno, descargar la escoria y descargar el hierro. Una vez descargada la plancha, se debe bloquear la salida de la plancha.
05

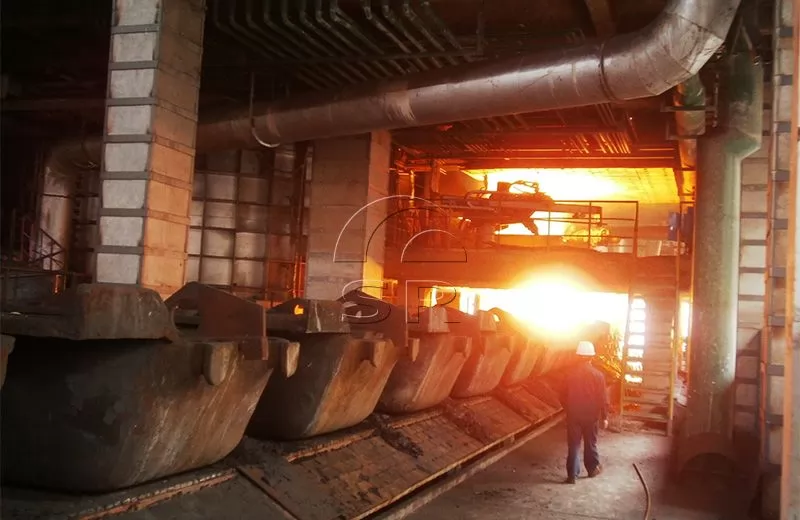

Luego se descarga la escoria y el agua de escoria fluye hacia el depósito de escoria, y la escoria del depósito de escoria se transporta al área de enfriamiento de escoria para su enfriamiento.
06
Una vez descargada la escoria, se debe bloquear la salida de escoria.
Optimización de la tecnología del horno de escoria de titanio Sanrui

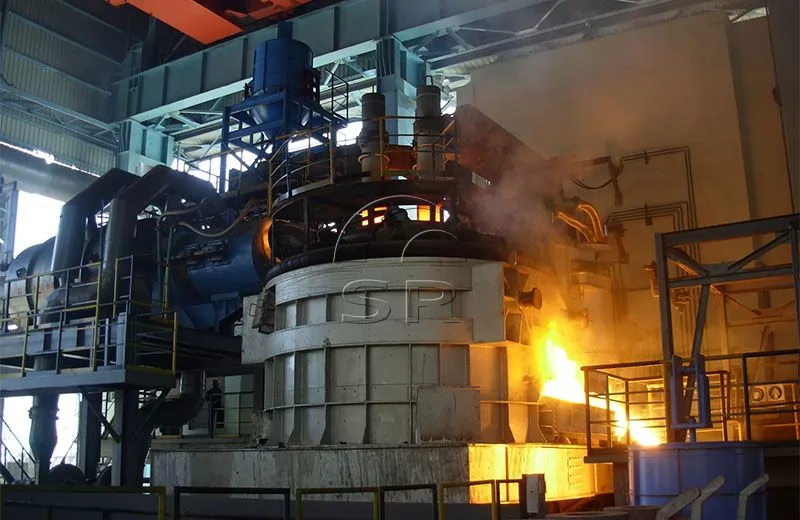

El horno eléctrico para fundición de escoria de titanio adopta un tipo de horno completamente cerrado y está equipado con un sistema de purificación de gas a alta temperatura.
Tecnología de monitoreo de cámaras de alta temperatura en el horno
El colector de humo adopta una estructura dividida completamente cerrada y refrigerada por agua.
Ofrecemos una serie de diseños de cubiertas de hornos para adaptarnos a diferentes aplicaciones de hornos de escoria de titanio. La solución de cubierta cerrada del horno hace que la fundición y el mantenimiento sean más seguros. La cubierta del horno suele estar hecha de placas de acero enfriadas por agua, pero también se puede utilizar una solución combinada que combine placas de acero enfriadas por agua y materiales refractarios.

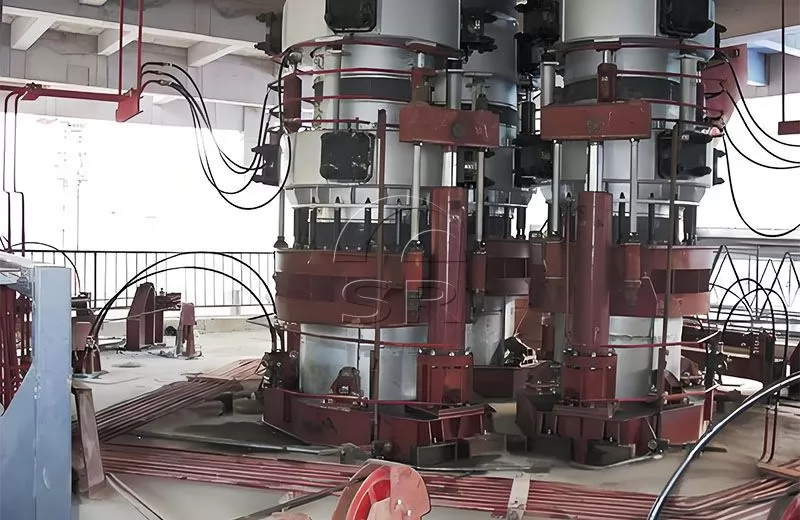

Sistema avanzado de control de electrodos.
Servicios proporcionados por Sanrui
1. Sanrui puede proporcionar el diseño básico y los planos de diseño del horno de escoria de titanio
2. Sanrui enviará ingenieros a su fábrica para instalar y depurar la máquina y brindar un servicio posventa confiable.
3. Sanrui brinda capacitación a operadores y personal de mantenimiento, y el equipo de fundición es fácil de operar y mantener.
4. Precio competitivo del horno de escoria de titanio y excelente calidad.
5. Baja inversión, alta eficiencia de producción, alta tasa de retorno
6. Rendimiento estable del equipo de fundición, producción segura.
7. Los productos se pueden personalizar según las diferentes necesidades.
8. La capacidad de producción se puede ajustar según los requisitos del cliente.
9. Respetuoso con el medio ambiente y bajo consumo de energía.
Sanrui ofrece consultoría de ingeniería, investigación y desarrollo, diseño, suministro de equipos, integración de sistemas y desarrollo de software, construcción, instalación, puesta en servicio, gestión de proyectos, servicios técnicos y capacitación, orientación de producción, operación y mantenimiento, suministro de repuestos y otros servicios técnicos y de ingeniería integrales.
Envíenos los requisitos detallados de su proyecto y nuestro equipo de ingeniería diseñará una solución de línea de producción de horno de fundición de escoria de titanio según sus necesidades.
